Módulo multiplexor electrónico para hasta 5 antenas HF a 13,56 MHz de 50 Ohmios » ANT.MUX.M5

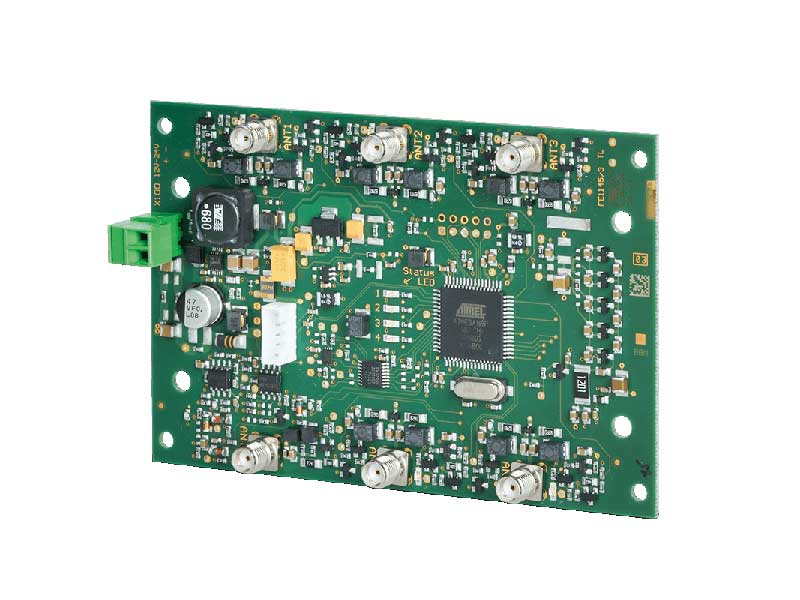

Módulo Multiplexor ANT.MUX.M5
Módulo multiplexor electrónico para antenas HF a 13,56 MHz de 50 Ohmios con una potencia máxima permitida de hasta 8 Watios. Permite la conexión y activación/desactivación de hasta 5 antenas a un lector en modo simple o dual. Es posible conectar varios multiplexores en cascada ampliando el número de antenas. La conmutación es posible vía una señal de disparo externo o por comandos desde los lectores i-scan. Dispone de 2 entradas y 5 salidas RF con conectores SMA.

Destacados

  • Equipos para realizar configuraciones complejas
  • Con caja industrial o módulo para integrar
  • Electrónica para fabricarse antenas a medida

Descripción

Los componentes necesarios para crear conjuntos con más de 1 antena son:

- Módulo electrónico multiplexor para 4 o 8 antenas
- Multiplexor electrónico con caja para 8 antenas
- Módulo divisor de potencia
- Módulo divisor de potencia con caja

Los componentes para fabricarse antenas HF a medida son:

- Módulo electrónico de sintonización manual
- Módulo electrónico de sintonización manual con interruptor de apertura del circuito
- Módulo electrónico de sintonización dinámico

Descargar PDF
  • Especificaciones técnicas
    Aplicaciones típicas --
    Montaje --
    Dimensiones (A x L x H) 115 x 75 x 15 mm
    Caja sin caja, módulo OEM
    Protección N/A
    Color N/A
    Peso 60 gr
    Alimentación 12–24 V DC
    Consumo max. 4W
    MTBF --
    Temperatura de trabajo -25º C hasta +65º C
    Temperatura de almacenamiento -40º C hasta +80º C
    Humedad 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF máx. permitida por canal 8W
    Impedancia 50 Ohmios
    SWR N/A
    Inductancia N/A
    Factor Q N/A
    Atenuación N/A
    Conmutación switch electrónico; velocidad de switching < 1ms
    Entradas / Salidas 1 x input SMA 50 Ohm, 5 x output SMA 50 Ohm
    Interface se comunica con los lectores FEIG vía RF input
    Conector SMA 50 OHm
    Indicadores 1 x LED por canal, 4 x LED (RUN / HF / Communication / Error)
    Firmware actualizable --
    Herramientas de desarrollo --
    Certificaciones EN 61000-6-3, EN 61000-6-2, EN 60068-2-6, EN 60068-2-27
    Garantía 1 año
  • Documentación
    Nombre Fecha Descarga
    Manual de instalación multiplexor ISC.ANT.MUX.M4 09-09-2014 Descargar
    Manual de instalación multiplexor ISC.ANT.MUX.M8 09-09-2014 Descargar
    Manual de instalación multiplexor ISC.ANT.MUX 09-09-2014 Descargar
    Manual de sistema ISC.ANT.MUX y ISC.DAT 09-09-2014
    Nota de aplicación - Túnel RFID HF 09-09-2014
    Nota de aplicación - Estanterías inteligentes RFID HF 09-09-2014
    Manual de instalación multiplexor 5 canales ANT.MUX.(M)5 07-08-2025 Descargar
    Manual de sistema multiplexor 5 canales ANT.MUX.(M)5 07-08-2025
  • Software / Firmware
    Nombre Versión Fecha Descarga
    Software Demostración Multiplexor V 3.00.00 04-03-2016
