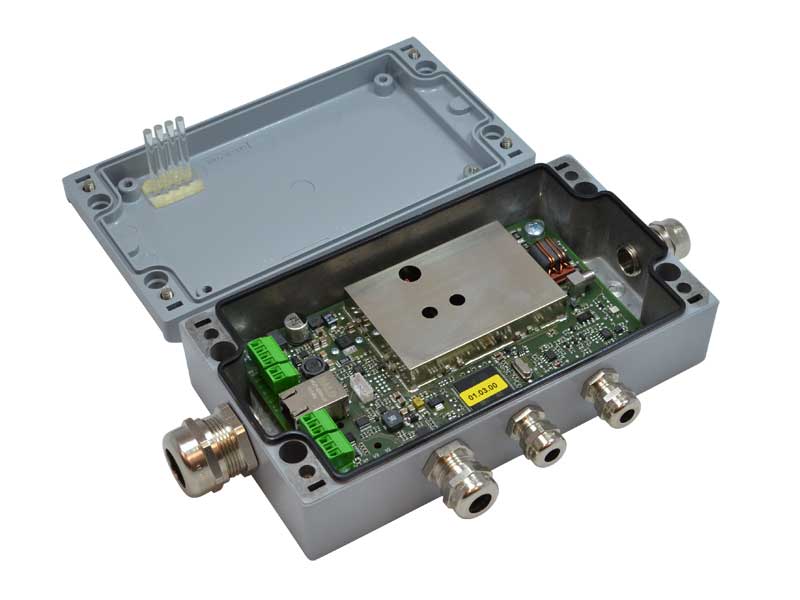

Lector/grabador industrial LR1002 en caja metálica para antena externa de 13,56MHz para tags HF ISO15693 e ISO18000-3 modos 1 y 3, con comunicaciones RS232, USB y Ethernet » ISC.LR1002-E

Lector/grabador industrial LR1002 en caja metálica para antena externa de 13,56MHz para tags HF ISO15693 e ISO18000-3 modos 1 y 3, con comunicaciones RS232, USB y Ethernet | ISC.LR1002-E
Lector/grabador industrial de larga distancia para tags de 13,56 MHz con conexión de una antena externa HF de 50 ohmios, con una potencia máxima emitida de 5 Watios. Según la antena utilizada, permite leer y grabar tags hasta los 110 cm. Integra 4 leds, 1 entrada digital y 1 salida de relé y está diseñado para uso industrial. Soporta tags ISO15693 e ISO18000-3 modos 1 y 3. Dispone de comunicaciones RS232, USB y Ethernet (TCP/IP).

Destacados

  • Soporta estándar ISO15693 e ISO18000-3 en modos 1 y 3
  • Función anti-colisión hasta 50 transponders simultáneamente
  • Opción de sistema operativo Linux (LR2500 Series)
  • Firmware actualizable vía software
  • Programa de test y configuración del lector ISOStart para entornos Windows®
  • SDK's disponibles para distintos entornos de desarrollo
  • Protocolo común a todos los equipos RFID classic-pro e i-scan HF y UHF

Descripción

Disponemos de 2 familias diferenciadas según sean las necesidades de cada aplicación. La familia LR1002 tienen una potencia máxima ajustable hasta los 5 Watios. En cambio la familia superior LR2500 tiene una potencia ajustable hasta los 12 Watios y más alternativas de comunicación.

Ambas familias tienen la función de anticolisión y son multi-ISO (ISO15693 y ISO18000-3 en modos 1 y 3). Se les pueden conectar diversas antenas estándar (ver accesorios), divisores de potencia, multiplexores y antenas en formato puerta de paso para identificación de personas.

La familia LR1002 dispone de comunicaciones RS232, USB y Ethernet (TCP/IP). En cambio la familia LR2500 dispone de comunicaciones RS232, RS485, USB 2.0, Ethernet (TCP/IP) y USB-Host (para dongle WLAN o memoria). Además hay una versión que incorpora un sistema operativo Linux que permite cargar aplicaciones del cliente en el propio lector.

Aplicaciones: gestión documental, trazabilidad, alquiler de bienes, logística, procesos industriales como automatización, etc.

  • Especificaciones técnicas
    Montaje caja metálica industrial
    Dimensiones (A x L x H) 255 x 135 x 65 mm
    Caja metálica de aluminio
    Protección IP54
    Color gris
    Peso aproximadamente 1,1 kg
    Alimentación 24 V DC ± 15% - Rizado máximo: 150 mV
    Consumo máximo 16 W
    MTBF --
    Temperatura de trabajo de -20° C hasta 55° C
    Temperatura de almacenamiento de -25° C hasta 85° C
    Humedad 5% - 80%, sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF 1 W - 5 W configurable por software, modulación 14%
    Antena integrada no
    Antena externa si, para la conexión de 1 antena externa de 50 Ohmios (SWR <= 1,3) con conector SMA hembra. El lector integra control de temperatura y de la impedancia de la antena. Asimismo, permite la conexión del multiplexor externo ISC.ANT.MUX y de los sintonizadores dinámicos ISC.DAT-A
    Distancia de lectura hasta 110 cm
    VSWR --
    Anticolisión hasta 55 transponders ISO15693 / ISO18000-3 modo 1 y hasta 200 transponders ISO18000-3 modo 3
    Transponders soportados ISO15693 / ISO18000-3 modo 1 (EM HF ISO Chips, Fujitsu HF ISO Chips, IDS Sensor Chips, KSW Sensor Chips, Infineon my-d, NXP ICode, STM LRI ISO Chips, TI Tag-it,...) y ISO18000-3 modo 3 / EPC HF Gen 2 (I-Code ILT, es necesario un código de activación adicional)
    Interface RS232 (de 4.800 A 230.400 baudios), USB de alta velocidad (12 Mbit/s) y Ethernet TCP/IP
    Conector regleta para comunicaciones RS232, alimentación y entradas/salidas, conector JST PH5 para USB, RJ45 para Ethernet y SMA hembra para la antena externa
    Indicadores 4 leds de estado y diagnóstico del equipo
    Entradas / Salidas 1 entrada digital optoacoplada (máximo 24V DC / 6mA) y 1 salida de relé (24V DC / 1A)
    Modos de operación ISO Host-mode (petición de datos), modo autorespuesta, BufferReadMode y NotificationMode
    RTC no
    Sistema operativo interno no disponible
    Driver driver OBID® para sistemas Windows 32Bit y 64Bit; Windows 2000® SP4, Windows Server 2003®, Windows XP® SP2, Vista®, Windows Server 2008®, Windows 7® y Windows 8®
    Firmware actualizable si
    Herramientas de desarrollo SDK disponible para varios entornos de desarrollo (Windows C++, .NET, Java, Linux, Windows CE y MacOSX)
    Certificaciones cumple regulaciones y estándares europeos y americanos: EN 300 330, FCC 47 CFR Part 15, RSS-210, EN 301 489, EN 60950-1, EN 50364, EN 60068-2-6, EN 60068-2-27, CE y RoHS
    Garantía 1 año
  • Documentación
    Nombre Fecha Descarga
    Soluciones para problemas de red 15-11-2018 Descargar
    Manual del software ISOStart 20-11-2018 Descargar
    Guía rápida de instalación ISC.LR1002 09-09-2014 Descargar
    Manual de instalación ISC.LR1002 01-08-2019 Descargar
    Manual de sistema ISC.LR1002 01-08-2019
    Nota de aplicación - Advanced Protocol Frame 09-09-2014
    Nota de aplicación - Conexión remota vía VPN a un lector RFID Ethernet 13-11-2014
    Histórico revisiones de firmware ISC.LR1002 25-03-2020
    Declaración de Conformidad UE - ISC.LR1002 13-07-2017 Descargar
    Manual para la conexión de los lectores RFID Ethernet 24-10-2018 Descargar
  • Software / Firmware
    Nombre Versión Fecha Descarga
    ISOStart - Programa de configuración lectores i-scan HF y UHF V 10.08.00 25-03-2020
    Software OBIDFirmwareUpdateTool V 8.05.0 25-03-2020
    Firmware lector ISC.LR1002 V 02.01.00 25-03-2020
    Driver OBID USB para Windows V 3.26 25-03-2020
    Software demostración modo de funcionamiento ISOHostMode 09-09-2014
    Software demostración modo de funcionamiento BufferReadMode V 1.11.00 04-03-2016
    Software demostración modo de funcionamiento NotificationMode 09-09-2014
    FEIGDiscoveryTool para lectores Ethernet V 0.09.00 09-03-2015
