Nuevo multiplexor para conectar hasta 4 antenas externas en el lector avanzado MIFARE® CPR74

7 de Junio de 2017

Utilizando la antena interna del lector MIFARE® CPR74-CU o CPR74-4SCU (modelo con sams de seguridad) y utilizando las 4 salidas para antena externa del multiplexor se ofrecen hasta 5 puntos de lectura con tan sólo 1 lector MIFARE®



Multiplexor electrónico MIFARE®

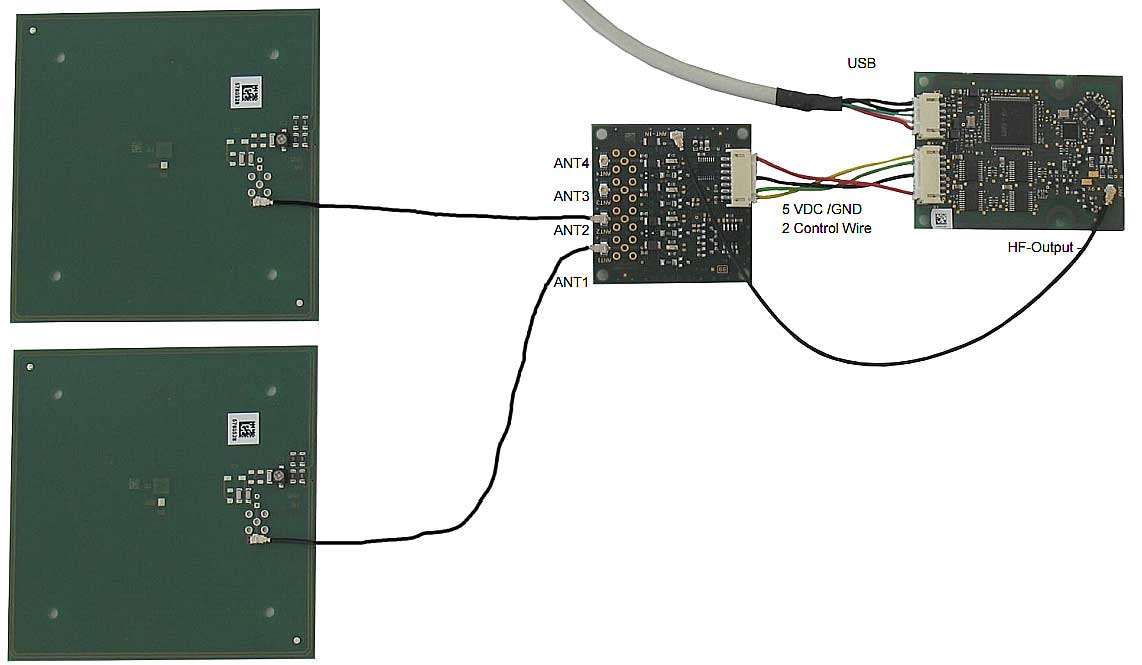

Esquema de posible instalación con 2 antenas externas y 1 antena interna en lector CPR74 Series



El multiplexor electrónico CPR.ANT.MUX.M4 simplifica y economiza las instalaciones con diversos puntos de lectura. Además, la longitud del cable se puede extender hasta 1 metro (otras dimensiones de cable bajo solicitud), ofreciendo mucha flexibilidad.

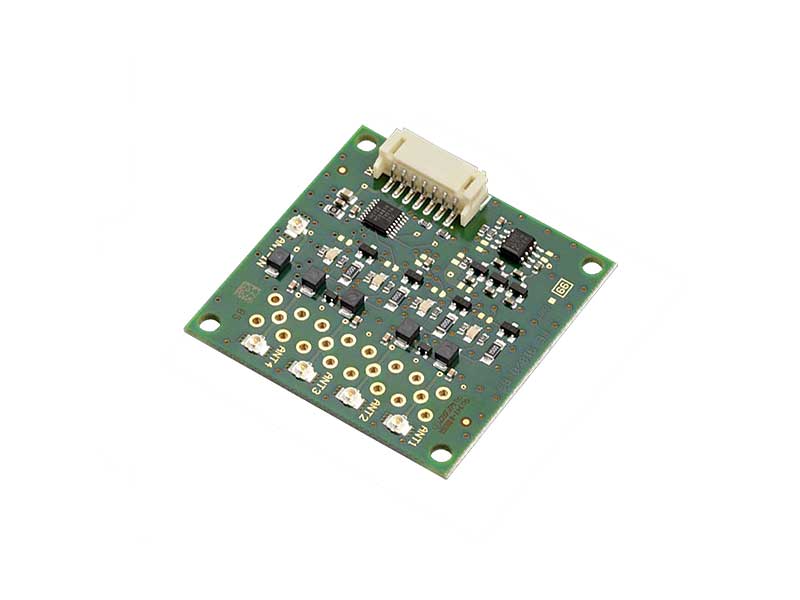

Multiplexor CPR.ANT.MUX.M4 para lectores MIFARE®

Multiplexor CPR.ANT.MUX.M4 que se ajusta a las dimensiones del lector CPR74 para instalarlo mediante torretas.



La selección de la antena activa se realiza a través de las entradas/salidas del lector, mediante comandos directos desde el lector MIFARE®.

Para una fácil integración se ha tenido en cuenta el montaje directo sobre el mismo lector MIFARE® CPR74 Series a través de separadores, ya que la posición de los puntos de anclaje son coincidentes.

Este multiplexor electrónico opera en la frecuencia de 13,56 MHz soportando antenas estándar de 50 Ohmios, la potencia máxima de transmisión es de 500 mW.

Algunos de los transponders soportados son:

ISO/IEC 14443-A/B hasta parte 4, ISO 15693, ISO 18000-3 modo 1 y 3, NFC tipo 1, 2, 3 y 4 en modo emulación tarjeta y preparado para Peer-to-Peer (P2P), MIFARE Classic®, MIFARE® DESFire®, MIFARE Plus®, MIFARE Ultralight®, MIFARE Ultralight® C, my-d move, Jewel, Calypso (Innovatron ISO14443-B), preparado para FeliCa, Tag-It HFI, MB89R11x, STM24LRx, STMLRI2k, I-Code SLI/SLIX, I-Code ILT, etc.

Para facilitar la instalación y compatibilidad de conectores, ofrecemos distintos lectores MIFARE®, cables UF.L y antenas externas:



► Lectores MIFARE®

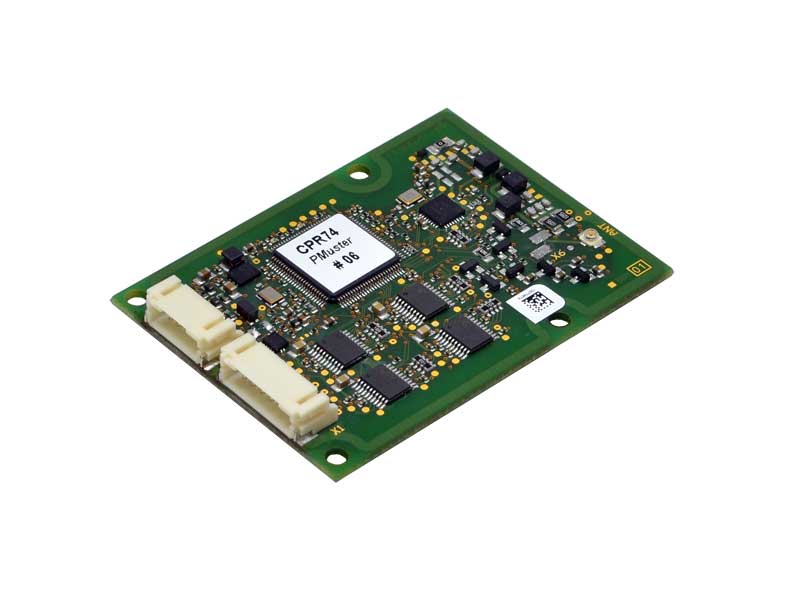

Lector CPR74-CU MIFARE®

Lector MIFARE® con antena interna

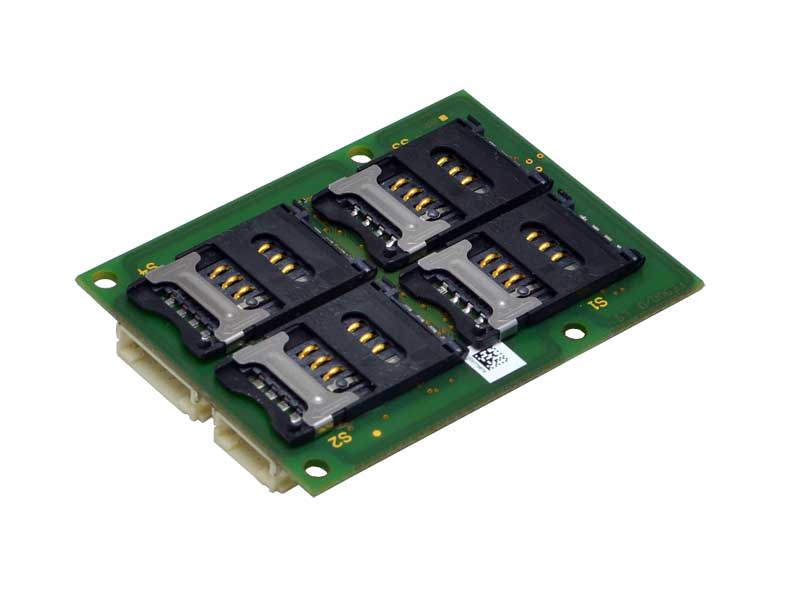

Lector MIFARE® con 4 sams

Lector MIFARE® con antena interna y 4 SAMS



► Antenas externas

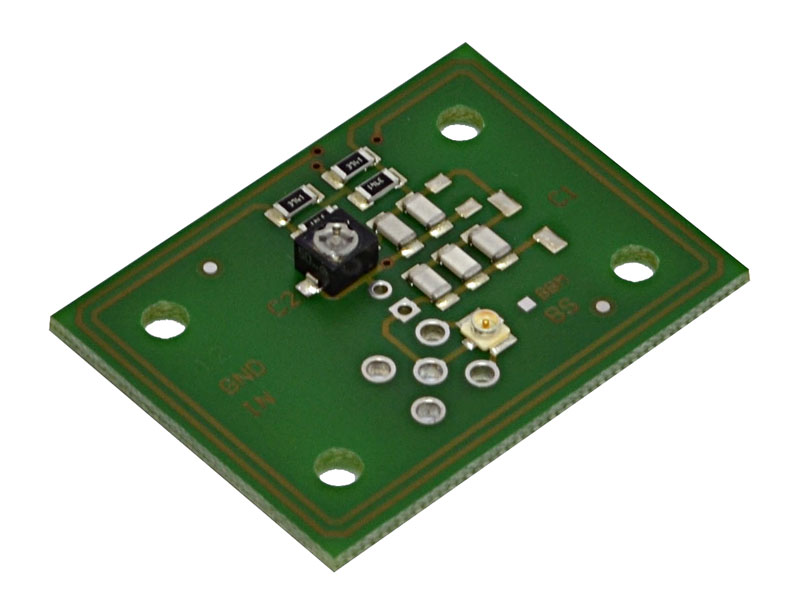

Antena 50 Ohms para lector MIFARE® de pequeñas dimensiones

Antena externa de pequeñas dimensiones 40 x 30 mm

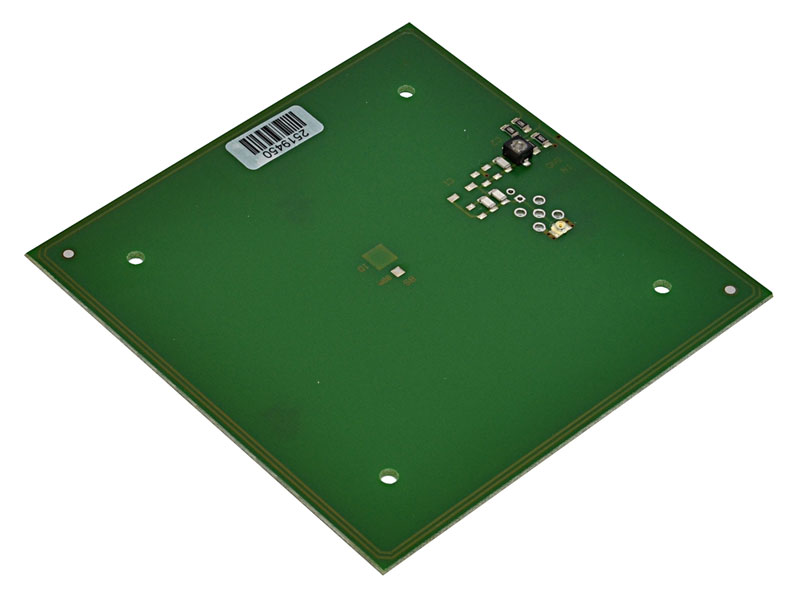

Antena 50 Ohms para lector MIFARE® de grandes dimensiones

Antena externa grande con dimensiones 100 x 100 mm

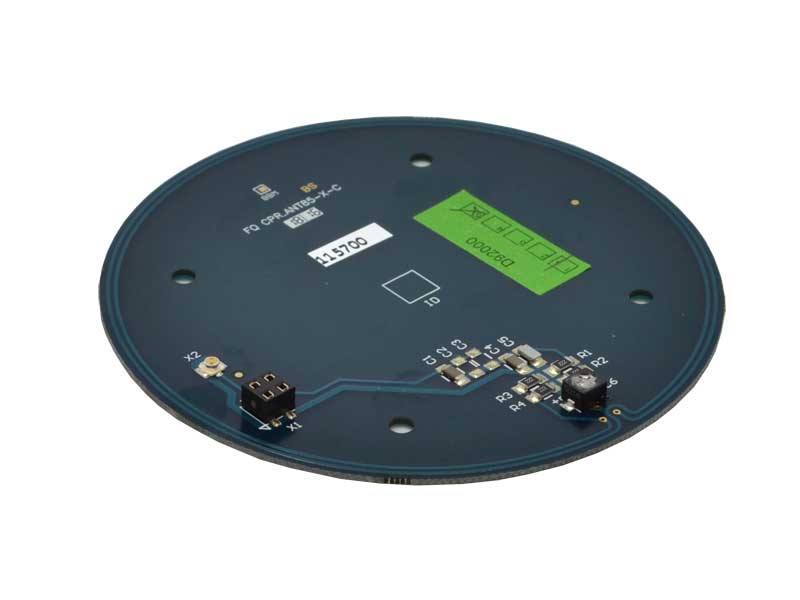

Antena 50 Ohms circular para lector MIFARE®

Antena externa circular 85 mm Ø



► Cables con conector UF.L

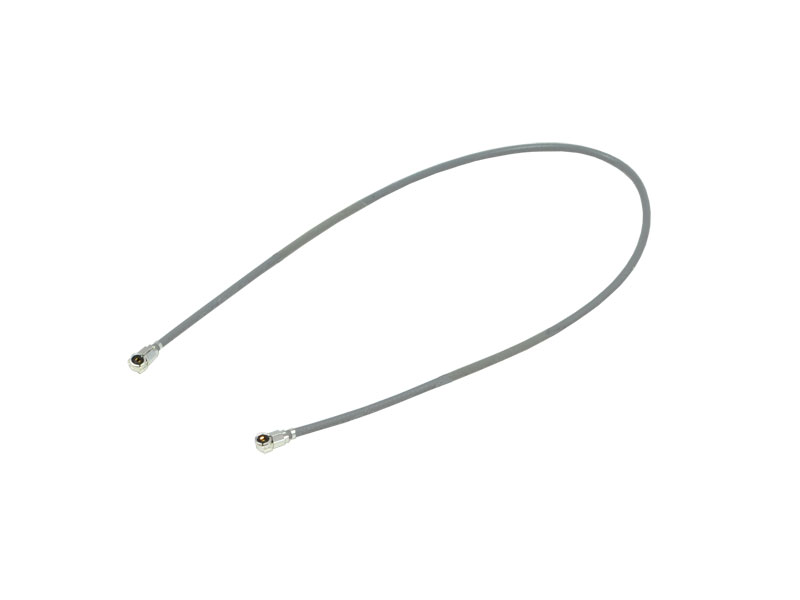

Cable 50 Ohms UF.L de 20 cm

Cable UF.L de 20 cm

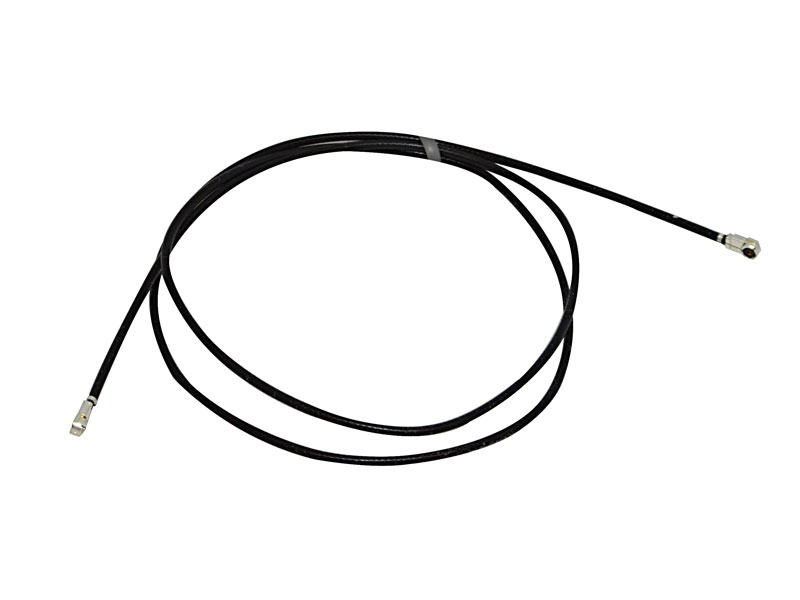

Cable 50 Ohms UF.L de 50 cm

Cable UF.L de 50 cm

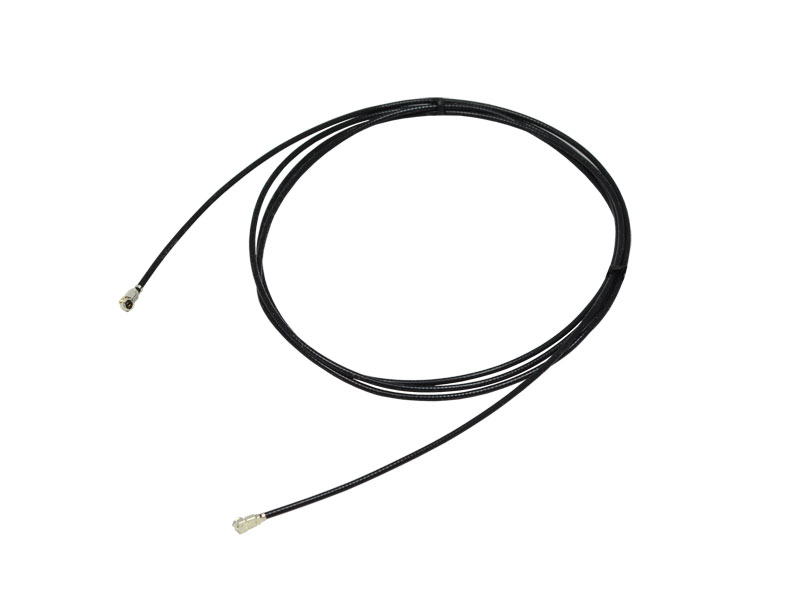

Cable 50 Ohms UF.L de 100 cm

Cable UF.L de 100 cm
