Módulo lector/grabador CPR74 para integrar de 13,56 MHz para tags MIFARE®, ISO14443-A/B, ISO15693, ISO18000-3M3, Calypso, FeliCa y NFC, con 2 antenas (integrada y externa) y preparado EMV Co, con comunicaciones USB/RS232-TTL » CPR74-CU

Módulo lector/grabador CPR74 para integrar de 13,56 MHz para tags MIFARE®, ISO14443-A/B, ISO15693, ISO18000-3M3, Calypso, FeliCa y NFC, con 2 antenas (integrada y externa) y preparado EMV Co, con comunicaciones USB/RS232-TTL | CPR74-CU
El módulo lector/grabador CPR74 es el equipo idóneo para integrar en equipos y preparado para certificación EMV Co. Su multiplexor integrado, permite el uso simultaneo de la antena externa e interna. En modo "AutoRespuesta", el lector realiza automáticamente la conmutación entre las dos antenas. El módulo dispone de comunicaciones USB y RS232-TTL. Soporta tags MIFARE®, ISO14443-A/B, ISO15693, ISO18000-3M3, Calypso (Innovatron ISO14443-B), FeliCa (preparado) y NFC (emulación tarjeta y preparado para P2P), permitiendo la encriptación interna de los datos en el propio lector.

Destacados

  • Lector multitag para ISO14443-A/B, ISO15693, ISO18000-3M3, Calypso (Innovatron) y preparado para FeliCa
  • Soporta aplicaciones NFC (ISO18092) tipos 1-4 y preparado para P2P
  • Interface RS232-TTL y USB
  • Antena integrada y antena externa (multiplexadas)
  • Posibilidad de conectarle el multiplexor externo CPR.ANT.MUX.M4, que permite el control de 4 antenas externas
  • Firmware actualizable vía software
  • Programa de test y configuración del lector CPRStart para entornos Windows®
  • Driver OBID estándar y PC/SC disponibles para entornos Windows®
  • SDK's disponibles para distintos entornos de desarrollo
  • Protocolo común a todos los equipos RFID classic-pro e i-scan HF y UHF
  • Se realizan diseños de antena a medida

Descripción

El módulo lector CPR74 ha sido diseñado para el intercambio de datos (lectura y escritura) con transponders pasivos bajo varios estándares: ISO14443 tipo A y tipo B, ISO15693, ISO18000-3 Modo 1 y Modo 3, Calypso (Innovatron ISO14443-B), preparado para FeliCa y dispositivos NFC (ISO18092) Tipos 1 a 4 y preparado para el uso de comunicaciones Peer-to-Peer (P2P).

El módulo soporta todas las nuevas funciones de seguridad de los transponders MIFARE Classic®, MIFARE® DESFire®, MIFARE Plus® y MIFARE Ultralight®, permitiendo la encriptación de datos (DES/3DES/AES).

Gracias a su alta potencia RF transmitida (450 mW), al multiplexor integrado para 2 antenas (interna y externa) y su gran velocidad de proceso, lo hacen ideal para aplicaciones en las que se requiera un alto rendimiento.

Su reducido tamaño y los tipos de comunicación disponibles (RS232-TTL y USB) lo hacen muy atractivo para integrarlo en terminales, cajas y otros equipos.

El módulo lector CPR74 dispone de un multiplexor para una antena interna y una externa, que podemos utilizar simultáneamente, mediante su activación por comandos desde el host o bien de forma automática con el modo "Scan Mode". También puede controlar el multiplexor externo CPR.ANT.MUX.M4, que permite conectarle hasta 4 antenas externas.

El firmware es actualizable de manera que se pueda dar soporte a futuros nuevos transponders y funcionalidades que puedan surgir. Asimismo el módulo puede ser certificado en la norma EMVCo Contactless Level 1, así como VDK-KA e ITSO.

Aplicaciones típicas: billetaje transporte público, controles de acceso seguros, e-Passport, gestión eficaz del chip MIFARE® DESFire® y NFC, etc

  • Especificaciones técnicas
    Montaje equipo OEM (PCB sin encapsular)
    Dimensiones (A x L x H) 50 x 68 x 8 mm
    Alimentación 5 V DC ± 5% / desde el propio puerto USB
    Consumo < 500 mA (sin módulos SAM)
    MTBF 500.000 horas
    Temperatura de trabajo de -25° C hasta 70° C
    Temperatura de almacenamiento de -40° C hasta 85° C
    Humedad 0% a 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF 450 mW
    Velocidad de transferencia de datos RF de 106 kbit/s hasta 847 kbit/s
    Antena integrada si, dimensiones de la antena 48 x 66 mm
    Antena externa si con multiplexor integrado, soporta antenas 50 Ohm con conector U.FL
    Distancia de lectura según antena utilizada
    Transponders soportados ISO/IEC 14443-A/B hasta parte 4, ISO 15693, ISO 18000-3 modo 1 y 3, NFC tipo 1, 2, 3 y 4 en modo emulación tarjeta y preparado para Peer-to-Peer (P2P), MIFARE Classic®, MIFARE® DESFire®, MIFARE Plus®, MIFARE Ultralight®, MIFARE Ultralight® C, my-d move, Jewel, Calypso (Innovatron ISO14443-B), preparado para FeliCa, Tag-It HFI, MB89R11x, STM24LRx, STMLRI2k, I-Code SLI/SLIX, I-Code ILT, ...
    Encriptación de datos encriptación interna de los datos (MIFARE® DESFire®, MIFARE Plus® y MIFARE Ultralight® C)
    Conectores SAM no disponibles
    Interface USB de alta velocidad (12 Mbit/s) y RS232-TTL (de 4.800 a 230.400 baudios)
    Conector JST PH 5 posiciones para USB y JST PH 7 posiciones para RS232-TTL, salidas digitales y alimentación 5V
    Indicadores 2 LEDs (rojo y verde)
    Entradas / Salidas 3 salidas digitales (max. 20 mA - 5 V DC)
    Modos de operación ISO Host-mode (petición de datos) y modo autorespuesta (con interface USB, en modo emulación teclado HID)
    Driver PC/SC driver (WHQL) y driver OBID® nativo para sistemas Windows 32Bit y 64Bit
    Firmware actualizable si
    Herramientas de desarrollo SDK disponible para varios entornos de desarrollo (Windows C++, .NET, Java, Linux, Windows CE y MacOSX)
    Certificaciones cumple regulaciones y estándares europeos y americanos: EN 300 330, FCC 47 CFR Part 15, IC RSS-210, EN 301 489, ISO11452-2/-4 (Functional status C), EN 60950, EN 50364, CE, WEE 2002/96/EC y RoHS 2002/95/EC
    Garantía 1 año
  • Documentación
    Nombre Fecha Descarga
    Manual del software CPRStart 25-03-2020 Descargar
    Manual de sistema funciones SAMCrypto CPR 01-08-2019
    Manual de sistema funciones SoftCryto 04-12-2020
    Manual de instalación CPR74 28-11-2016 Descargar
    Manual de sistema CPR74 25-03-2020
    Nota de aplicación - Advanced Protocol Frame 25-06-2014
    Nota de aplicación - Guía de integración lector CPR74 28-11-2016
    Planos 3D lector CPR74 28-09-2016
    Histórico revisiones de firmware CPR74 25-03-2020
    Manual usuario driver PC/SC para equipos USB 25-03-2020
    Manual usuario driver PC/SC para equipos RS232 27-06-2014
    Declaración de Conformidad UE - CPR74 13-07-2017 Descargar
  • Software / Firmware
    Nombre Versión Fecha Descarga
    CPRStart - Programa de configuración lectores mifare® classic-pro V 10.08.00 25-03-2020
    Software OBIDFirmwareUpdateTool V 8.05.00 25-03-2020
    Firmware lector CPR74 V 1.06.00 25-03-2020
    Driver OBID USB para Windows V 3.26 25-03-2020
    Driver PC/SC USB (WHQL) V 3.10.00 25-03-2020
    Driver PC/SC RS232 V 2.08.00 25-03-2020

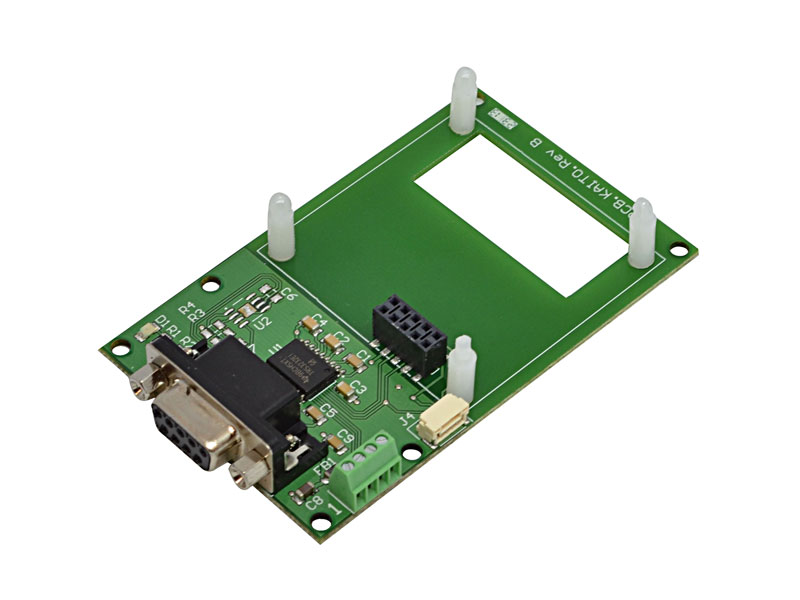

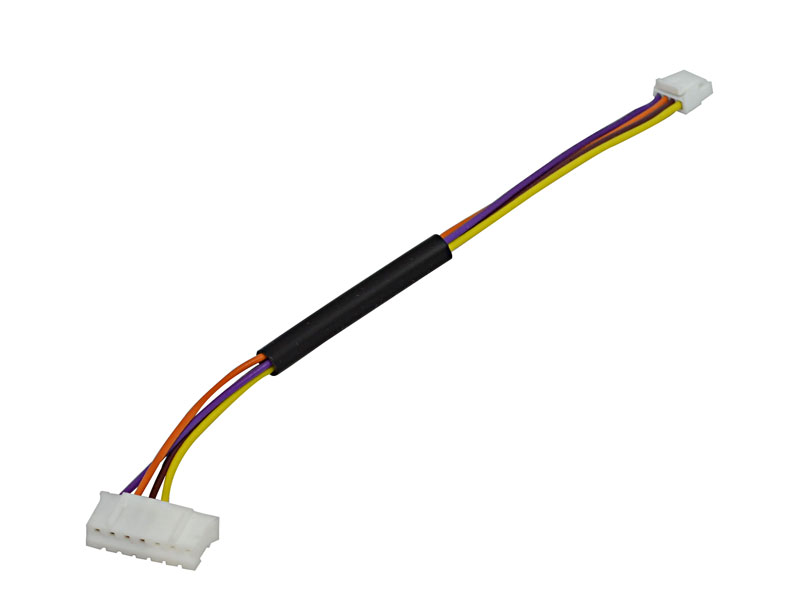

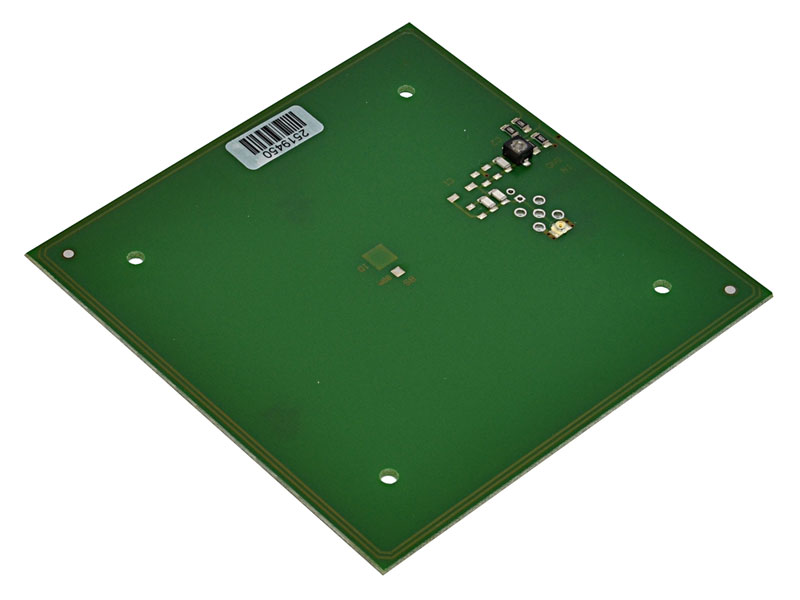

  • Accesorios
