Los bancos y mapa de memoria de los chips UHF EPC Gen 2

4 de Agosto de 2016

Una de las especificaciones más importantes de un tag RFID UHF, es el tipo de chip que llevan. Hay principalmente cuatro fabricantes de chip RFID UHF en el mundo: Alien, Impinj, NXP y EM Microelectronics. Si el tag cumple el estándar EPC Class 1 Gen 2, lo más habitual es que el tag tenga 96 bits de memoria EPC. Hay algunos tags que sólo tienen esta memoria, es decir sólo podemos grabar en ellos 96 bits, pero debido a la gran multitud de aplicaciones que han aparecido, también han surgido nuevas necesidades. Es por ello que habitualmente los tags tienen ahora no sólo memoria EPC, si no también memoria de Usuario, ampliando así su capacidad de almacenamiento, e incluso pueden tener memoria TID, que contiene un número de identificación único e inmodificable:



► Memoria EPC: 96 bits

► Memoria de Usuario: diferentes capacidades

► Memoria TID: contienen un número de identificación único y no modificable



Mapa del banco de memoria

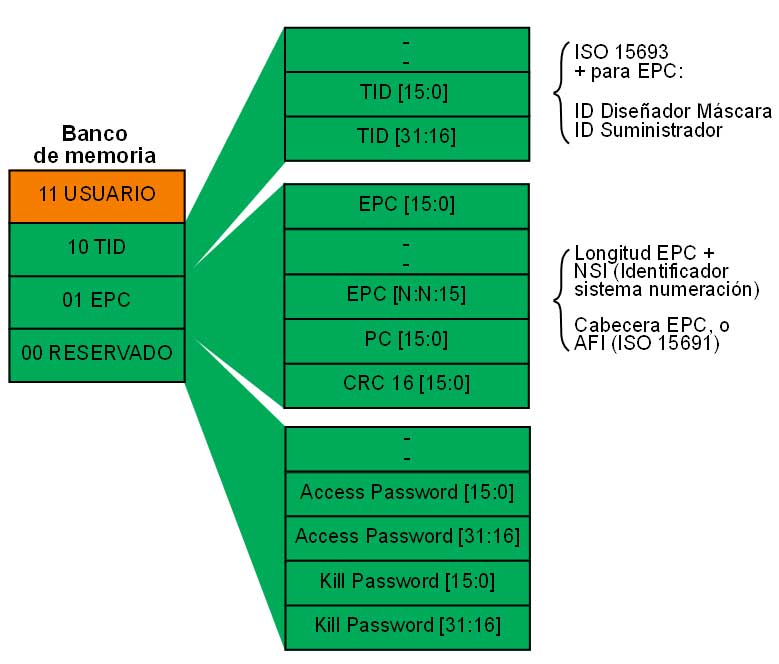

Mapa del banco de memoria de los chips UHF EPC Gen2



Así, podemos encontrar chips con 96 bits de memoria EPC, y varias capacidades de memoria de Usuario.

A veces, nos interesa escribir la información sólo en la memoria EPC (no en la memoria Usuario), porque la velocidad de lectura de la memoria EPC es bastante más rápida que si tenemos que acceder a la memoria de usuario. Es por ello que a veces los 96 bits de memoria quedan un poco escasos, sobre todo en aplicaciones industriales donde necesitamos almacenar en los tags varios datos acerca de los productos.

Es por ello que hay un tipo de chips cuya memoria EPC es ampliable. Es decir, por defecto tienen 96 bits de memoria pero la podemos llegar a ampliar varios bits más (128, 256, 480 bits…). Esta “memoria extra” la estaremos cogiendo de la memoria de usuario, pero al usarla como memoria EPC, podremos leerla de forma más rápida.



Ofrecemos asesoramiento para realizar este proceso de “ampliación” de la memoria EPC en los chips con esta capacidad. Para más información contactar al teléfono +34 93 208 02 58 o a la dirección de correo electrónico info@fqingenieria.com

Será un placer indicar este proceso con la herramienta ISOStart y los lectores de FEIG UHF EPC CLASS 1 GEN2



Lectores y tags UHF para la industria.

Lectores UHF EPC Gen 2

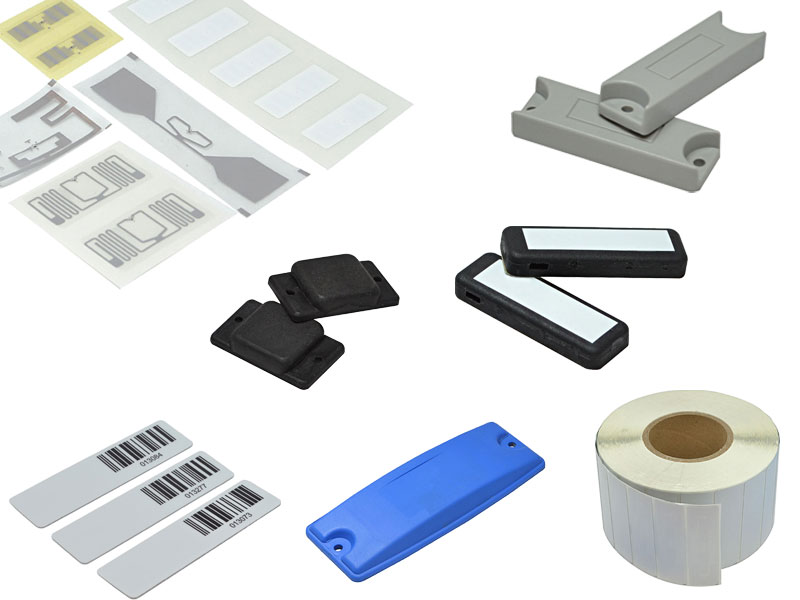

Tag UHF EPC Gen2
