Aplicaciones industriales en la frecuencia de 125 KHz (II)

4 de Julio de 2016

Este artículo se plantea como una continuación de “Aplicaciones industriales en la frecuencia de 125 KHz”. El objetivo es ver algunas otras aplicaciones que no tuvieron cabida en el primer artículo y que pueden ser interesantes conocer, ya que, como comentamos anteriormente, cada vez se da menos uso a la frecuencia de 125 KHz, debido a sus limitaciones técnicas, pero hay algunos casos concretos en los que nos puede aportar importantes beneficios y puede ser una mejor opción que el uso del HF o UHF, frecuencias de uso más extendido pero con sus propias limitaciones técnicas también.



Procesamiento de la carne en los procesos de despiece

En los mataderos, se acostumbra a cortar la carne en grandes piezas que, tradicionalmente van colgadas de grandes ganchos metálicos. Para llevar una buena trazabilidad de la carne, una opción es identificar los ganchos en los que va colgada, de manera que podemos saber en todo momento, qué procesos está siguiendo cada pieza y dónde se encuentra.

Aplicación RFID 125 KHz en mataderos

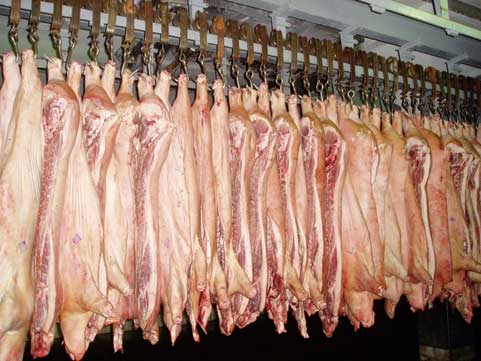

Piezas de carne colgadas en los ganchos

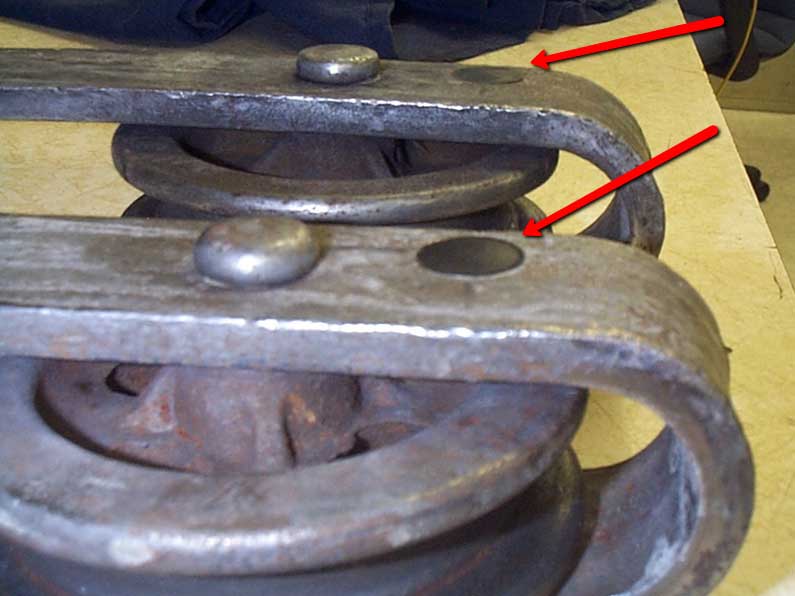

Tags RFID insertados en polea con gancho para animales matadero

Ganchos con los tags de 125 KHz



Para esta aplicación se usaron los lectores tipo rosca:

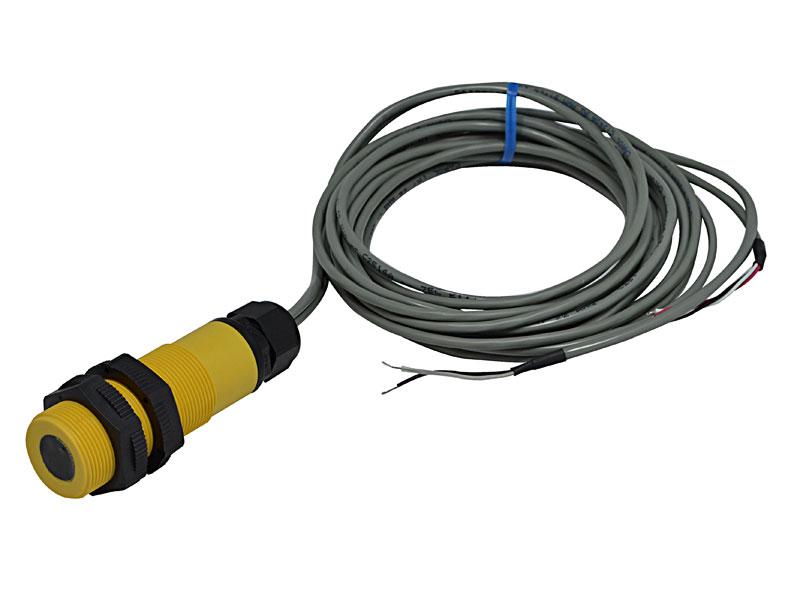

LECTOR INDUSTRIAL DE 125 KHZ CON ANTENA INTEGRADA Y FORMATO ROSCA

Clicar en imagen para acceder a características técnicas.



Y los tags, de esta familia:

TAG INDUSTRIAL DE 125 KHZ TIPO DISCO

Clicar en imagen para acceder a características técnicas



Otra opción sería la de identificar directamente las piezas de carne, poniendo un tag clavado en un sitio determinado (siempre el mismo, ya que la distancia al lector debe ser siempre la misma). Los tags deben ser especiales, adecuados para estar en contacto con productos alimentarios.



Identificación/trazabilidad de procesos en entornos muy duros

En este caso no hablamos de ninguna aplicación concreta, si no del entorno de trabajo. Hay fábricas con un ambiente muy hostil para la tecnología, pues los equipos deben soportar temperaturas extremas, suciedad, polvo, lavados con agua, etc. En estos entornos, es importante elegir unos equipos de rango industrial preparados para soportar este tipo de condiciones. Los equipos de 125 KHz industriales pueden ser los adecuados para ello, pues han sido diseñados pensando en estas posibles condiciones.

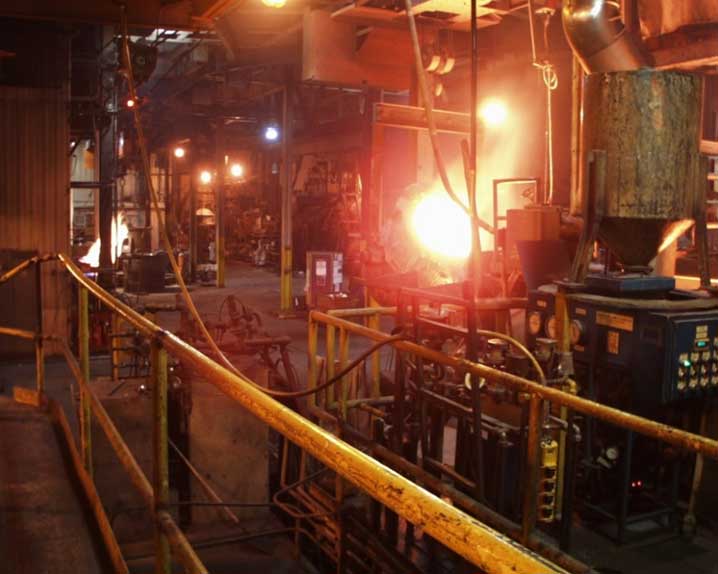

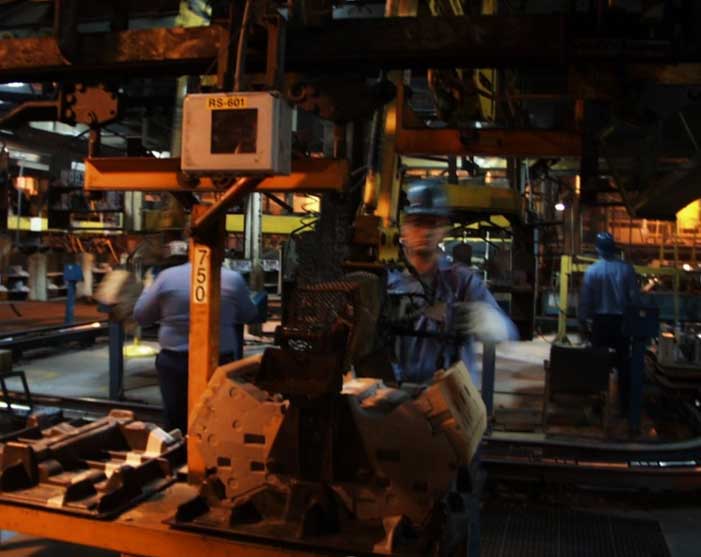

RFID 125 KHz en aplicaciones industriales extremas

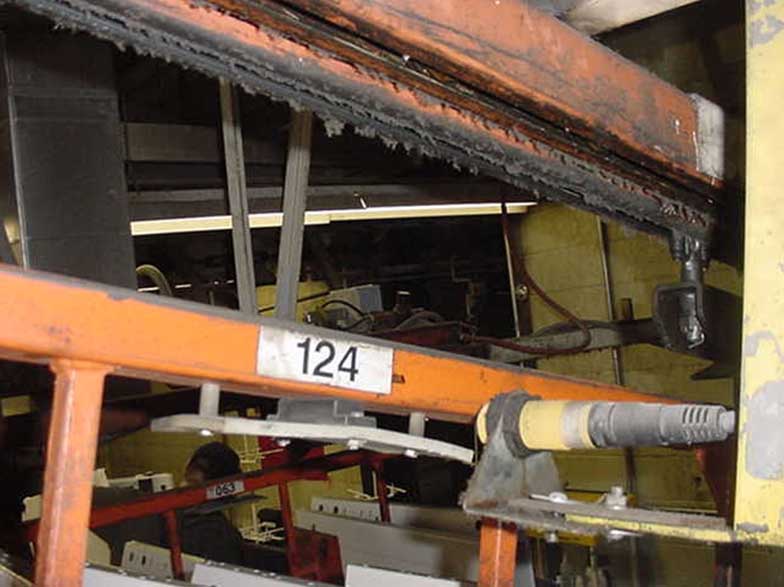

RFID 125 KHz en aplicaciones industriales extremas II

RFID 125 KHz en aplicaciones industriales extremas III

Pocos equipos pueden soportar las condiciones que se dan en estos entornos



Para este tipo de aplicaciones son válidos todos los lectores de la familia LF Industrial. Todos, sea cuál sea el modelo, pueden soportar estas condiciones extremas:

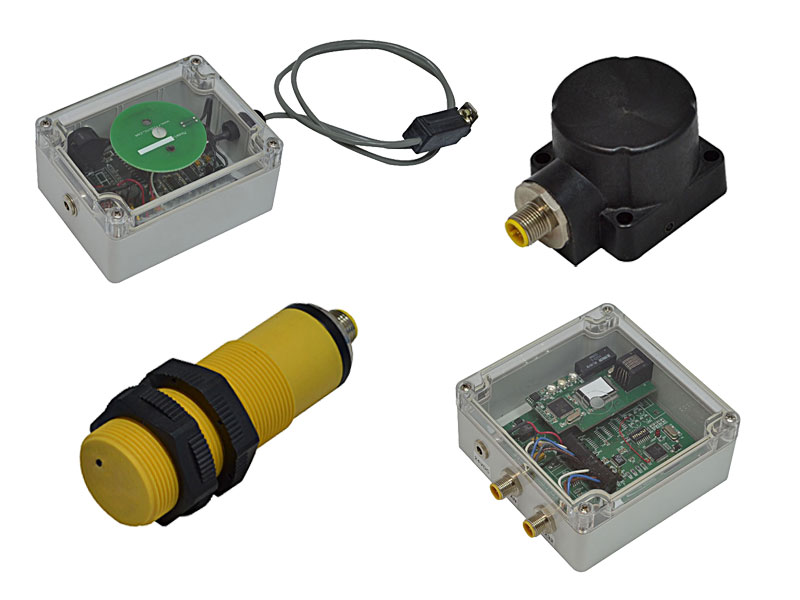

Lectores RFID 125 KHz para ambientes industriales

Enlace a todos los productos



Lo mismo vale para los tags, todos pueden soportar condiciones extremas. En este caso, tendremos que diferenciar si necesitamos tags que tengan que ir sobre metal:

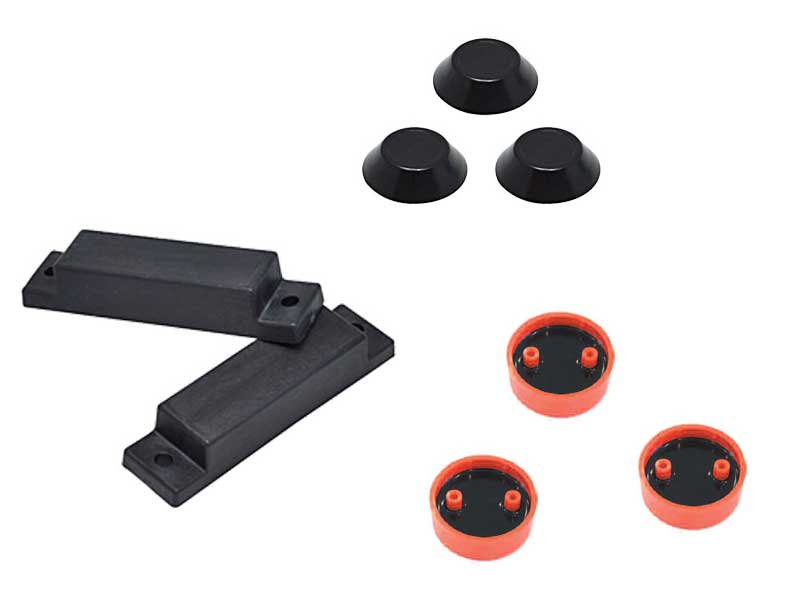

Tags RFID 125 KHz para condiciones extremas

Enlace a todos los productos



Tags que deban aguantar altas temperaturas:

Tags industriales 125 KHz que resisten las altas temperaturas

Enlace a todos los productos



Si deben tener algún formato un poco “especial”, que se salga de lo común:

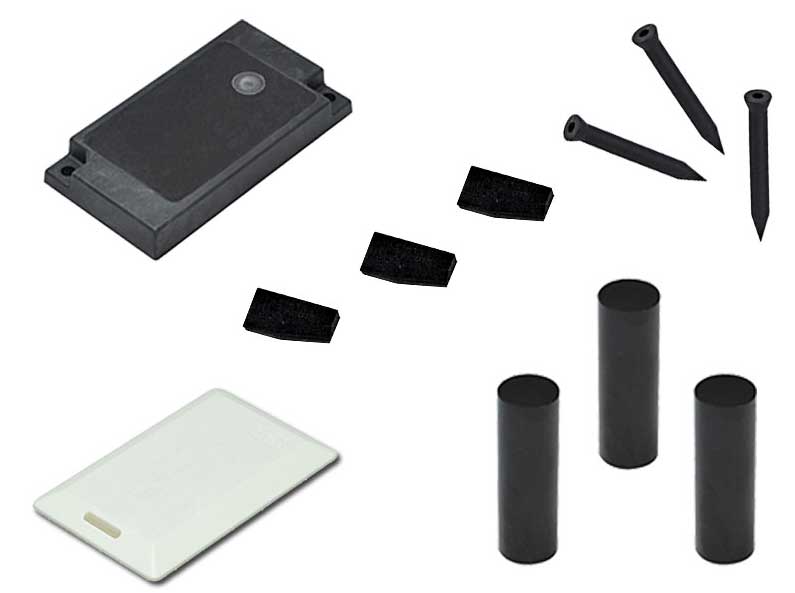

Tags RFID de 125 KHz especiales

Enlace a todos los productos



O bien si pueden ser tags estándar, en formato disco, que estén sellados contra suciedad y demás agentes externos:

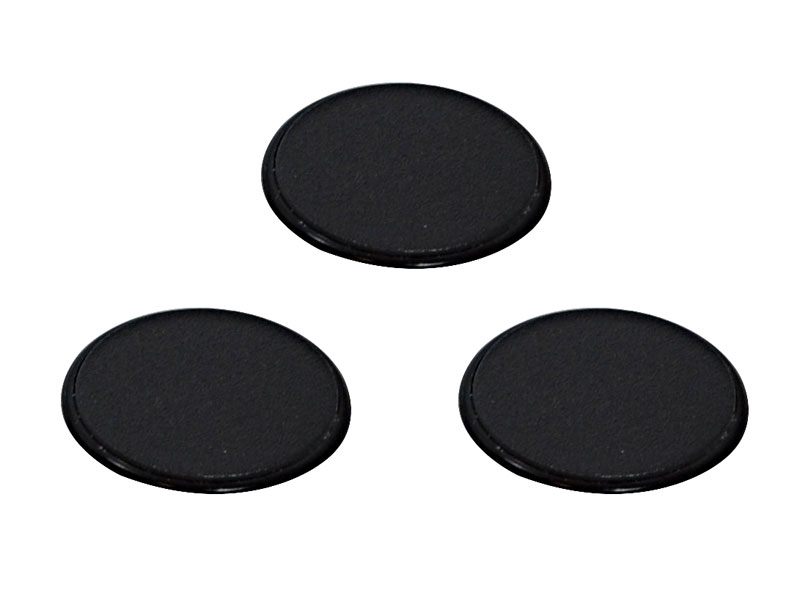

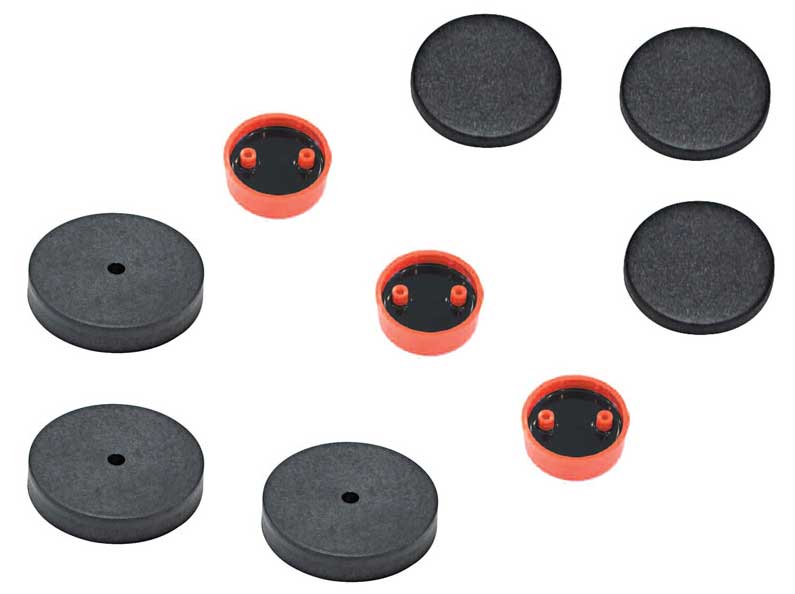

Tags RFID 125 KHz en formato disco

Enlace a todos los productos



Colocación de barreras de hormigón

Existe una aplicación muy concreta que se relaciona con las máquinas-cremallera que colocan las barreras de hormigón “móviles” en las autopistas para montar los carriles adicionales. Estas máquinas se usan principalmente en los Estados Unidos, en Europa no es común su uso, pero lo importante es cómo se aplica el RFID en este caso. Cada pieza de hormigón lleva un tag LF industrial embebido que la identifica, y la máquina tiene un lector. Cuando la máquina va “cogiendo” y “soltando” las piezas de hormigón, va leyendo cada tag, de manera que sabe qué pieza está moviendo. De esta manera, la máquina, por sí misma, sabe cuándo tiene que empezar o parar de mover las piezas, y no depende sólo del factor humano. Hay que tener en cuenta que en cada máquina, que es como un camión, van 2 conductores. Ellos controlan el proceso, pero a la vez, deben vigilar el tráfico, pues mientras realizan estas operaciones, hay vehículos circulando por la autopista y no pueden errar en los puntos de inicio y final de los carriles adicionales. Gracias pues al RFID, la máquina es más autónoma a la hora de montar/desmontar los carriles, y las personas sólo deben supervisar el proceso para asegurarse de que se realiza correctamente.

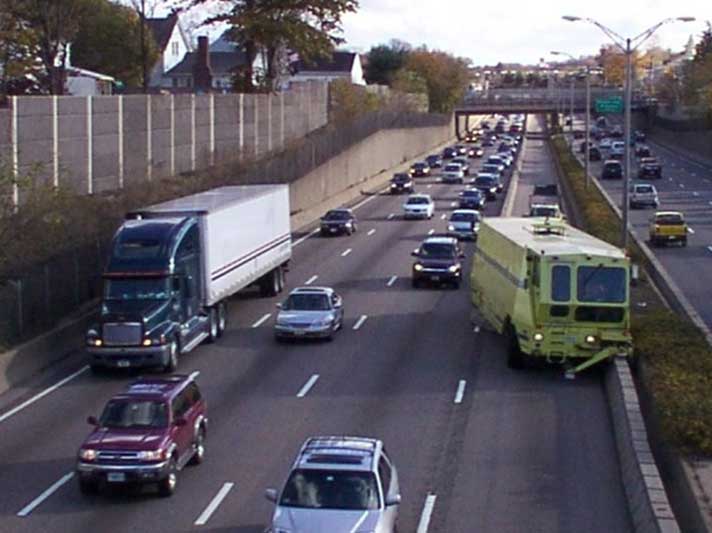

RFID en barreras de hormigon en autopistas

Máquina tipo cremallera durante el proceso de colocación de una barrera de hormigón



En este caso, como lector puede ser válido cualquiera de la familia LF Industrial, puesto que la distancia de lectura dentro del vehículo no será grande. Aun así, teniendo en cuenta que el tag está embebido en el hormigón, cierta distancia de lectura sí será necesaria. Un lector adecuado podría ser este:

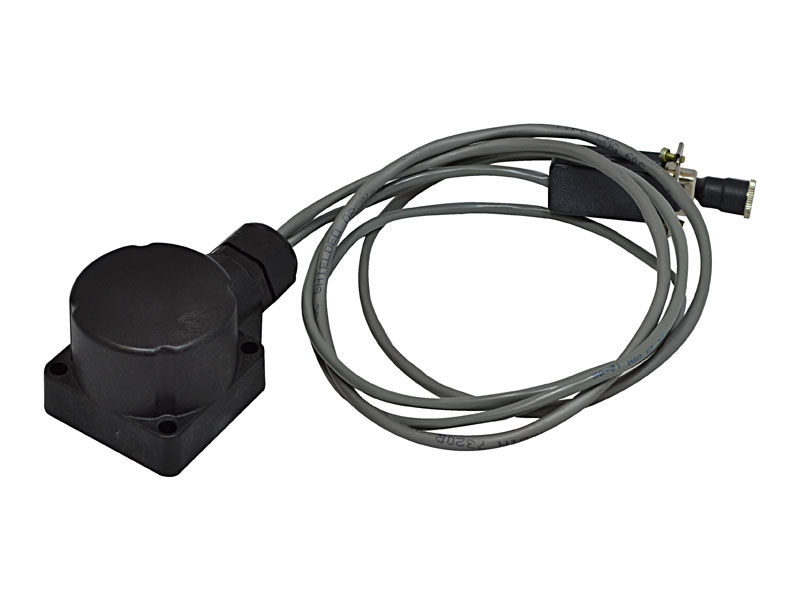

Lector RFID 125 KHz industrial para aplicación de barreras de hormigón

Clicar en imagen para acceder a características técnicas.



Identificación de bombonas de gas

Esta es una aplicación típica. La identificación de las bombonas de gas es una necesidad real, ya que identificarlas unívocamente permite su trazabilidad, controlar cuántas veces se han llenado, su antigüedad, en qué proceso se encuentran dentro de la fábrica, etc., pero al tratarse de un producto completamente de metal, el uso del RFID siempre ha sido un poco complicado. Como hemos comentado varias veces, la frecuencia de 125 KHz es la que mejor se comporta en presencia de metal y, aunque la distancia de lectura del tag sea corta, es muy fiable.

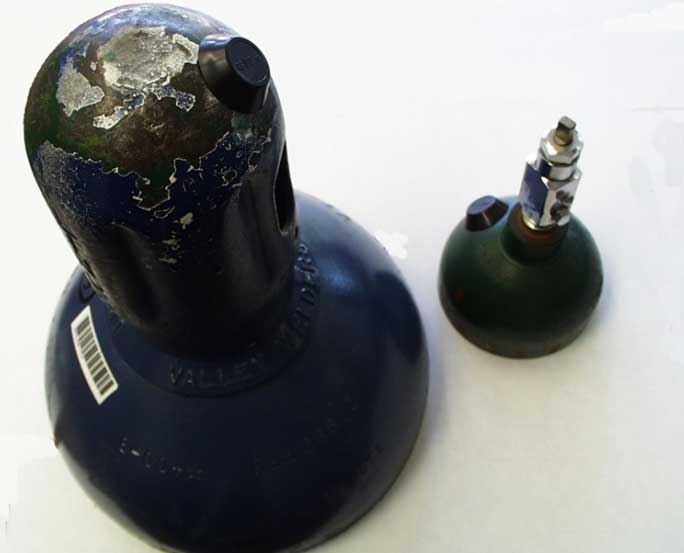

Aplicación RFID 125 KHz en bombonas de gas

Bombonas de gas con tag RFID industrial



En este caso, el lector se decidirá según la distancia de lectura que se requiera. Si necesitamos una distancia de lectura de unos 5 cm, este lector puede ser el más adecuado:

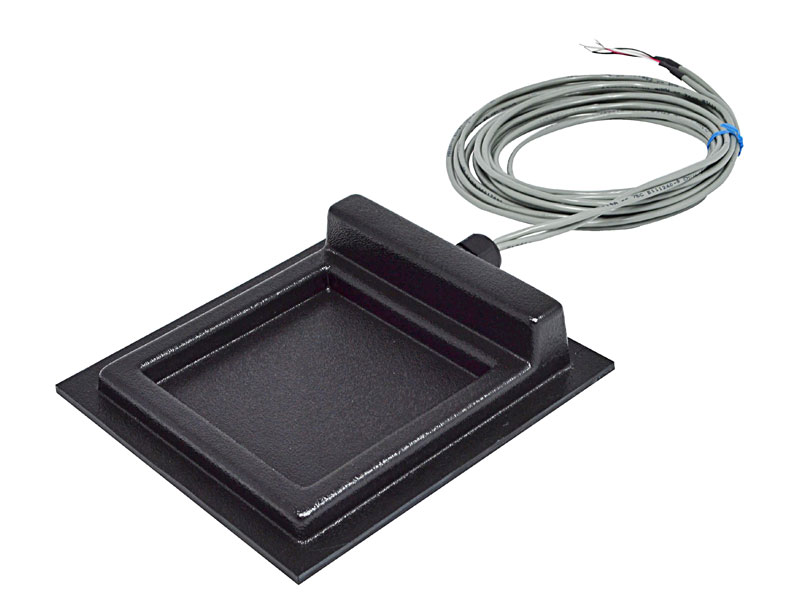

Antena y lector RFID 125 KHz cuadrada para bombonas de gas

Clicar en imagen para acceder a características técnicas.



En cuanto al tag, éste ha sido especialmente diseñado para colocarlo en superficies metálicas y curvadas:

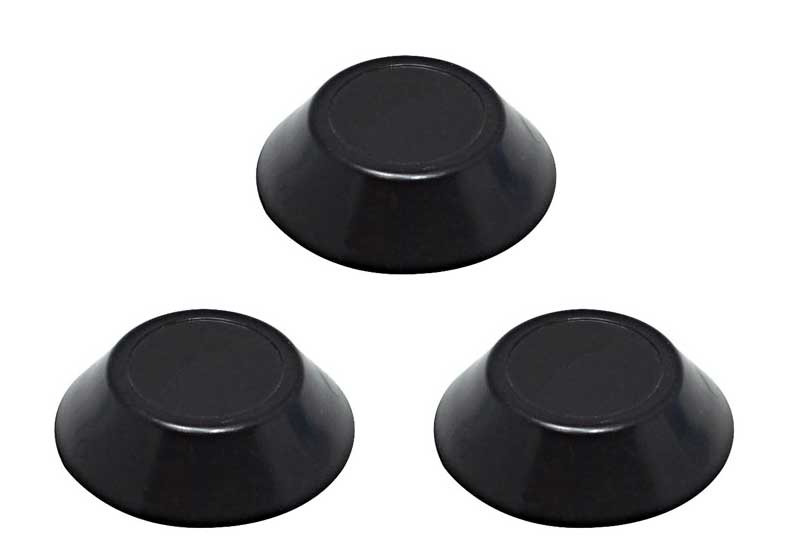

Tag 125 KHz para ser instalado en superfícies metálicas curvadas

Clicar en imagen para acceder a características técnicas.



Estas son solo algunas aplicaciones de muestra. Existen muchísimas más en las cuales el rfid en 125 KHz industrial puede ayudar, sobre todo en la industria pesada. Aquí hemos dado unos cuantos ejemplos, así como de lectores y tags. Hay muchas más opciones. Si tienes un proyecto donde crees que estos equipos pueden ayudarte, ponte en contacto con nosotros para que te asesoremos.
