Túnel inteligente RFID UHF

Un túnel RFID tiene como objetivo concentrar el campo electromagnético (EM) en una zona limitada (el túnel), y poder leer todos los tags que pasen por esa zona. La dificultad estriba en que, según de qué aplicación se trate, los tags que pasen por esa zona, pueden tener cualquier orientación, y debemos asegurarnos la lectura de todos ellos.

Hay muchas aplicaciones por las que puede ser necesario construir un túnel UHF:

Identificación de paquetes/cajas

Soluciones de check-in/check-out

Identificación de bienes en cajas: textiles, por ejemplo.

Vamos a ver en esta nota de aplicación los elementos básicos para la construcción de un túnel UHF tipo.

Componentes electrónicos necesarios:

1 x Lector RFID UHF de largo alcance ISC.LRU1002 / ISC.LRU3000 / ISC.LRU3500 (consultar cuál es el más indicado para su aplicación)

3 x Antenas UHF ISC.ANT.U270/270

3 x Cables de antena ISC.ANT.C6-A

1 x Fuente de alimentación FA.24V70-T1

Materiales absorbentes



► Instalación 1 – colocación de las antenas:

Esta primera configuración consiste en poner una antena encima de la cinta transportadora, y una cada lado de la misma. Para evitar rebotes del campo EM y, por lo tanto, falsas lecturas y ruido, detrás de las antenas laterales se recomienda poner material absorbente, que precisamente evitará estos efectos indeseados.

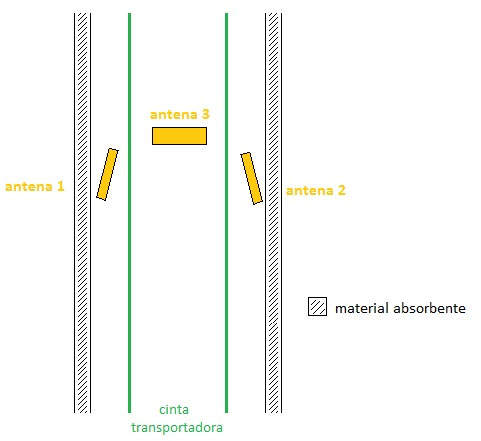

Configuración nro. 1 túnel UHF

Así, con esta configuración, el área de lectura estará concentrada de esta manera:

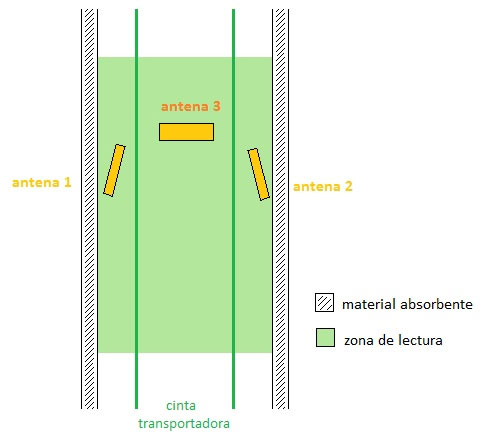

Área efectiva de la zona de lectura en configuración túnel nro. 1

Características de esta configuración:

♦ Área de lectura extensa

♦ También es posible la lectura por detrás de las antenas, debido a la apertura del campo EM

♦ Esta lectura por detrás de las antenas puede ser crítica si las cajas que pasan por la cinta están muy juntas las unas con las otras

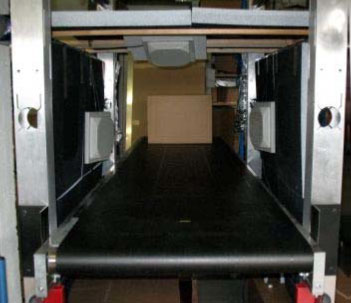

Fotografía muestra disposición antenas RFID UHF en túnel de lectura inteligente

Fotografía muestra disposición antenas RFID UHF en túnel de lectura inteligente

► Instalación 2 – colocación de las antenas:

Esta segunda configuración se puede realizar siempre y cuando haya suficiente espacio alrededor de la cinta transportadora.

Consiste en crear un túnel más “cerrado” con material absorbente alrededor de la cinta, de manera que no sea posible la lectura por detrás de las antenas.

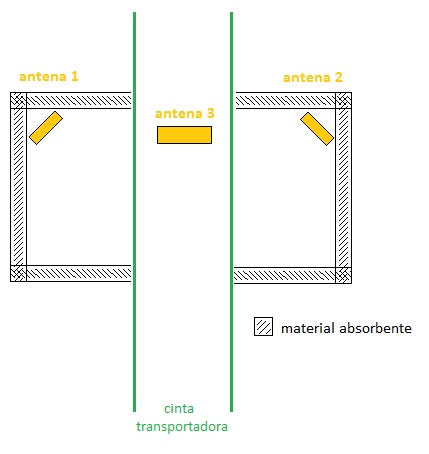

Configuración nro. 2 túnel UHF

De esta manera, el área de lectura queda mucho más limitada:

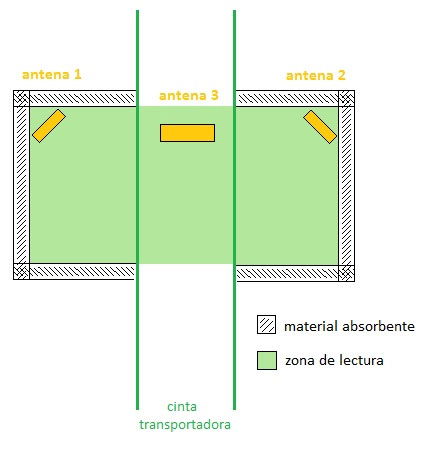

Área efectiva de la zona de lectura en configuración túnel nro. 2

Características de esta configuración:

♦ Limitación del campo EM de la antena gracias al material absorbente

♦ No se realizan lecturas por detrás de las antenas laterales

♦ La lectura se realiza sólo dentro del túnel

Sea cual sea la configuración escogida, se recomienda usar un sensor que active el trigger del lector para realizar las lecturas. Este sensor se puede conectar a una de las entradas del lector, así nos aseguramos que cuando se acerca una caja a la zona de lectura, el lector empieza a leer los tags.

En cuanto al material absorbente, hay varios fabricantes en el mercado. Lo más importante es asegurarse que el material absorbente que se adquiere es efectivo para las frecuencias UHF en las que trabajamos. Para más referencias, puede contactarnos.
