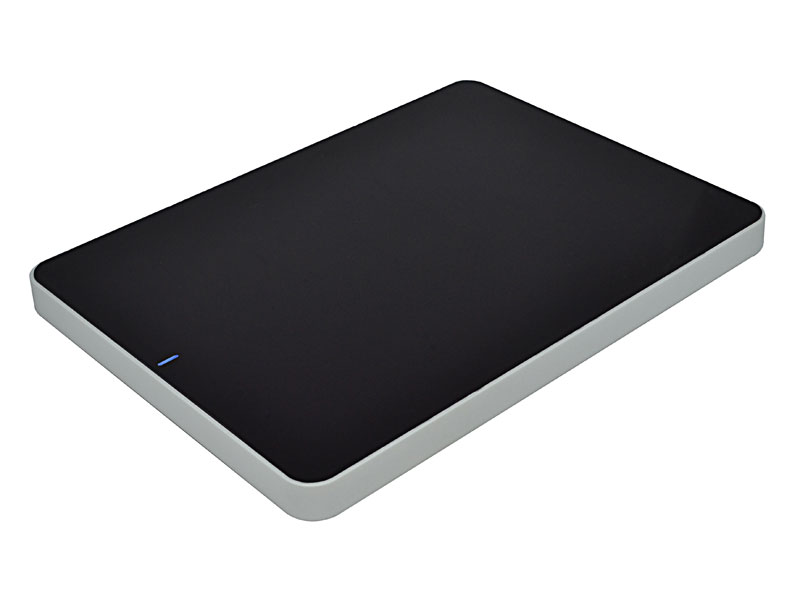

Lector/grabador de sobremesa SPAD102 de 13,56MHz con antena apantallada para tags HF ISO15693 e ISO18000-3 modos 1 y 3, con comunicaciones USB » ISC.SPAD102-U

Lector/grabador de sobremesa USB para tags de 13,56 MHz, ideal para aplicaciones de bibliotecas y gestión documental. Su antena apantallada, permite leer y grabar tags hasta los 30 cm y se puede montar directamente sobre metal. Asimismo, evita la detección de tags en los alrededores del lector. Integra un led y está construido con un elegante y moderno diseño. Soporta tags ISO15693 e ISO18000-3 modos 1 y 3.

Destacados

Descripción

Lector/grabador con antena apantallada que consigue lecturas de tags de hasta 30 cm y 5 tags apilados con una velocidad de anticolisión alcanzando los 25 tags por segundo. El diseño se ha tenido en cuenta para que sea elegante y a la vez muy funcional, disponiendo de puntos de anclaje para instalarse inclusive debajo de una mesa de madera. El apantallamiento permite instalar el lector en entornos metálicos y evita la captura no deseada de tags que se encuentren alrededor del lector.

Opera con todos los chips englobados en la normativa ISO15693 y ISO18000-3 (modos 1 y 3) como por ejemplo EM HF ISO, Fujitsu HF ISO IDS Sensor, infineon my-d, KSW Sensor, NXP I-Code, STM ISO, TI Tag-it, etc.

Tiene un led azul para indicar la operación que es controlable vía comandos. Se alimenta a 12-24 V DC y las comunicaciones disponibles son USB (alta velocidad) o Ethernet (TCP/IP).

Aplicaciones: control de libros en bibliotecas, control de documentos, puntos de control de acceso en oficinas, etc.
  • Especificaciones técnicas
    Montaje de sobremesa
    Dimensiones (A x L x H) 376 x 276 x 26,8 mm
    Caja plástico ABS con frontal de plexiglass acrilico y parte inferior de metal galvanizado
    Protección IP30
    Color blanco (RAL 9003) con frontal en plexiglás negro
    Peso 2,0 Kg
    Alimentación 12-24 V DC ± 15%
    Consumo máximo 6 VA
    MTBF --
    Temperatura de trabajo de -25° C hasta 55° C
    Temperatura de almacenamiento de -25° C hasta 70° C
    Humedad 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF 1,5 W ± 1 dB
    Antena integrada si, antena apantallada permitiendo sólo la lectura sobre la antena
    Antena externa no disponible
    Distancia de lectura hasta 30 cm
    Transponders soportados ISO15693 / ISO18000-3 modo 1 (EM HF ISO Chips, Fujitsu HF ISO Chips, IDS Sensor Chips, KSW Sensor Chips, Infineon my-d, NXP ICode, STM LRI ISO Chips, TI Tag-it,...), NXP I-Code 1 y ISO18000-3 modo 3 / EPC HF Gen 2 (I-Code ILT, es necesario un código de activación adicional)
    Interface USB de alta velocidad (12 Mbit/s)
    Conector USB tipo B para comunicaciones y conector tipo jack para alimentación
    Indicadores un led azul
    Entradas / Salidas no
    Modos de operación ISO Host-mode (petición de datos) y modo autorespuesta (HID, emulación teclado)
    Driver driver OBID® para sistemas Windows 32Bit y 64Bit; Windows 2000® SP4, Windows Server 2003®, Windows XP® SP2, Vista®, Windows Server 2008®, Windows 7® y Windows 8®
    Firmware actualizable si
    Herramientas de desarrollo SDK disponible para varios entornos de desarrollo (Windows C++, .NET, Java, Linux, Windows CE y MacOSX)
    Certificaciones cumple regulaciones y estándares europeos y americanos: EN 300 330, FCC 47 CFR Part 15, IC RSS-GEN Issue 1, RSS-210, EN 301 489, EN 60950, EN 50364, CE y RoHS
    Garantía 1 año
  • Documentación
    Nombre Fecha
    Manual del software ISOStart 20-11-2018
    Manual de instalación ISC.SPAD102 08-09-2014
    Manual de sistema ISC.SPAD102 01-08-2019
    Nota de aplicación - Advanced Protocol Frame 09-09-2014
    Histórico revisiones de firmware ISC.SPAD102 11-05-2017
    Declaración de Conformidad UE - ISC.SPAD102 13-07-2017
  • Software / Firmware
    Nombre Versión Fecha
    ISOStart - Programa de configuración lectores i-scan HF y UHF V 10.08.00 25-03-2020
    Software OBIDFirmwareUpdateTool V 8.05.00 25-03-2020
    Firmware lector ISC.SPAD102 RS232/RS485/USB para tags I-Code 1 y ISO15693 V 2.10.00 01-08-2019
    Firmware lector ISC.SPAD102 RS232/RS485/USB para tags ISO15693 y ISO18000-3M3 V 2.10.00 01-08-2019
    Driver OBID USB para Windows V 3.26 25-03-2020
    Software demostración modo de funcionamiento ISOHostMode 09-09-2014
  • Accesorios

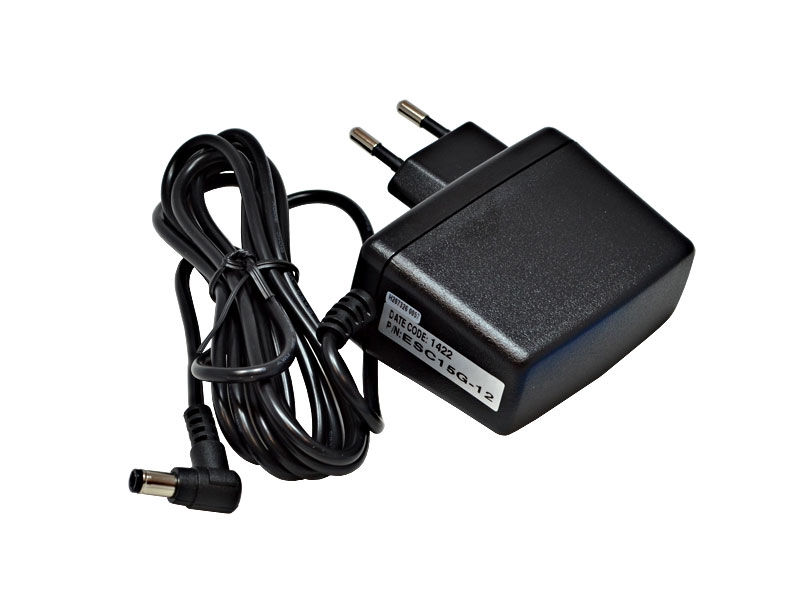

    • FA.12V15-J2

      Fuente de alimentación universal (90 a 264V AC) compacta de pared con salida 12V DC / 15W y protección contra cortocircuitos. Es un alimentador de alta eficiencia (típicamente 83%) y cumple las regulaciones EN55022 Clase B. Para la conexión de 12V dispone de un conector tipo Jack a 90° de 5,5x2,5x12.

    • CAB.USB-B

      Cable compatible USB 2.0 con conector tipo A Macho en un extremo y B Macho en el otro. Longitud aproximada del cable de 1,8 metros.
