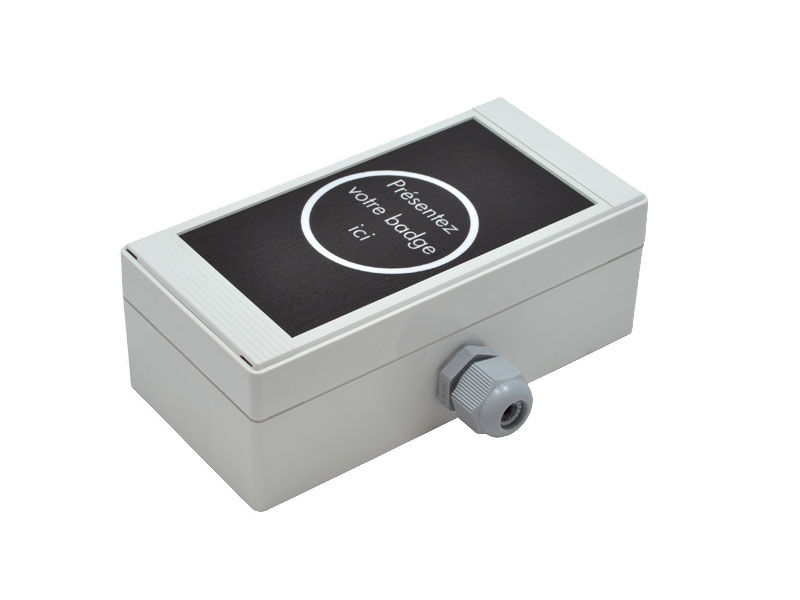

Lector/Grabador de pared CPR02 IP66 de 13,56 MHz para tags ISO15693, MIFARE®, ISO14443-A/B y NFC, RS232 » CPR02.10-C-A

Lector/Grabador CPR02 para tags de 13,56 MHz. Su caja estanca de plástico ABS, permite el montaje en pared y es instalable en interior y exterior gracias a su nivel de protección IP66. Ideal para aplicaciones de controles de accesos y producción. Dispone de comunicaciones RS232. Soporta tags MIFARE®, ISO14443-A/B, ISO15693 y NFC. El equipo integra un lector CPR.M02.VP/AB-B y un conversor DV.M02-C.

Destacados

Descripción

Este lector rfid para montaje en pared (superficie) dispone de una robusta caja de plástico PC (UL 94 HB) y un pasamuros industrial ofreciendo un alto nivel de protección IP66 que garantiza una protección a la electrónica interna en prácticamente cualquier ambiente.

Este lector permite la lectura/grabación de los chips englobados bajo la norma ISO14443-A y -B, soportando completamente la parte 4 (T=CL) y siendo compatible con las funcionalidades NFC (Near Field Communication) type 1,2 y 4, también lee y graba los chip englobados en la norma ISO15693.

Las comunicación disponible es por el canal serie RS232 (se pueden ofrecer otras opciones bajo petición). Su modo de funcionamiento avanzado, permite una rápida detección de los tags y el envío de los datos por el canal de comunicación.

El conexionado para la alimentación y comunicaciones se realiza a través de una regleta interna.


Aplicaciones: controles de acceso, tornos de paso, sistemas de gestión horaria, parkings, NFC, autopistas, etc.
  • Especificaciones técnicas
    Montaje en superficie
    Dimensiones (A x L x H) 80 x 160 x 60 mm
    Caja plástico PC (UL 94 HB)
    Protección IP66
    Color gris claro (RAL 7035)
    Peso --
    Alimentación 5 V DC ± 5%
    Consumo máximo 1,8 W
    MTBF 330.000 horas
    Temperatura de trabajo de -20° C hasta 70° C
    Temperatura de almacenamiento de -40° C hasta 85° C
    Humedad 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF 250 mW ± 2 dB
    Velocidad de transferencia de datos RF 106 kbit/s
    Antena integrada si, 48 x 48 mm ajustable al entorno de la instalación
    Antena externa no
    Distancia de lectura aproximadamente 4-10 cm (según transponder utilizado)
    Transponders soportados ISO14443-A/B completo hasta parte 4 (MIFARE Classic®, MIFARE® DESFire®, MIFARE Plus®, MIFARE Ultralight®, Smart MX, my-d proximity, my-d move, SLE44R35S, SLE55R, SLE66CL, ST19XR34, etc), ISO15693 (my-d vicinity, I-Code SLI, TagIT HFI, STM LRI512, etc), I-Code 1 y NFC (Tipo 1, 2 y 4) en modo emulación tarjeta
    Encriptación de datos no
    Conectores SAM no disponible
    Interface RS232 (de 4.800 a 38.400 baudios)
    Conector regleta interna, con entrada del cable a través de un pasamuros (diámetro del cable de 5 a 10 mm)
    Indicadores no
    Entradas / Salidas no
    Modos de operación ISO Host-mode (petición de datos) y modo autorespuesta
    Driver si, sólo disponible driver PC/SC para puerto serie para lectores con firmware T=CL
    Firmware actualizable si
    Herramientas de desarrollo SDK disponible para varios entornos de desarrollo (Windows C++, .NET, Java, Linux, Windows CE y MacOSX)
    Certificaciones cumple regulaciones y estándares europeos y americanos: EN 300 330, FCC 47 CFR Part 15, EN 301 489, EN 60950, EN 50364, CE y RoHS
    Garantía 1 año
    Contenido de la entrega lector CPR02.10-C-A y carátula adhesiva
  • Documentación
    Nombre Fecha
    Soluciones para problemas de red 15-11-2018
    Manual del software CPRStart 25-03-2020
    Manual de usuario CPR02.10-C-A 23-01-2015
    Manual de sistema CPR02 25-06-2014
    Nota de aplicación - Advanced Protocol Frame 25-06-2014
    Manual usuario driver PC/SC para equipos RS232 27-06-2014
  • Software / Firmware
    Nombre Versión Fecha
    CPRStart - Programa de configuración lectores mifare® classic-pro V 10.08.00 25-03-2020
    Driver PC/SC RS232 V 2.11.00 25-03-2020
  • Enlace para otros documentos
