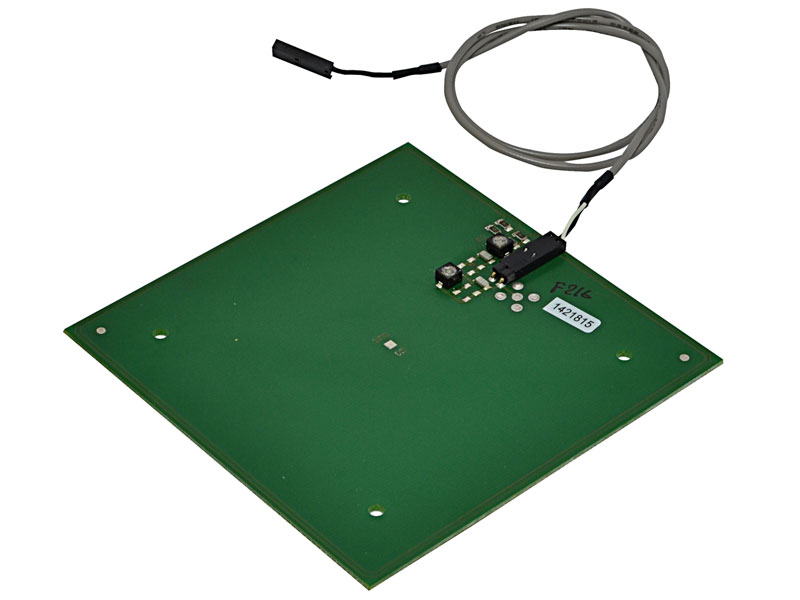

Módulo antena externa para lectores ISO15693, MIFARE® y ISO14443 de 13,56 MHz de 100 x 100 mm » ISC.ANT100/100-A

Antena externa 100x100mm para los lectores i-scan y classic-pro a 13,56 MHz. Diseñada para aplicaciones genéricas con tags ISO15693, MIFARE® y ISO14443, con un factor Q=12. La antena se suministra sintonizada y se puede re-sintonizar en el entorno de la instalación, a través de los condensadores regulables integrados. La conexión con el lector es a través del cable incluido con conector de pins.

Destacados

Descripción

Las ventajas de incorporar una antena externa a un lector son básicamente 2. Por un lado en sitios con espacio reducido permite ubicar la antena y el lector separado y por otro lado una antena externa ofrece un mayor rendimiento en la distancia de lectura/grabación.

Estas antenas externas se pueden conectar a través de un conector enchufable a 2 pines o utilizando el modelo con conector U.FL

Las antenas vienen completamente sintonizadas pero se recomienda ajustarlas a través del potenciómetro ya que habitualmente el entorno modifica el campo magnético. Por otro lado se recomienda no instalar las antenas junto elementos metálicos.

Adicionalmente podemos diseñar antenas a medida de los requisitos del cliente.
  • Especificaciones técnicas
    Montaje equipo OEM (PCB sin encapsular)
    Dimensiones (A x L x H) 100 x 100 x 6 mm
    MTBF --
    Temperatura de trabajo de -25° C hasta 70° C
    Temperatura de almacenamiento de -40° C hasta 85° C
    Humedad 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF máximo 1 W
    Velocidad de transferencia de datos RF hasta 212 kbit/s
    Antena integrada si, antena 50 Ohm ajustable al entorno de la instalación con un factor Q=12
    Distancia de lectura hasta 14 cm
    Conector conector tipo pin de 2 posiciones con cable coaxial de 50 cm incluido
    Certificaciones cumple regulaciones y estándares europeos: CE, WEEE 2002/96/EC y RoHS 2002/95/EC
    Garantía 1 año
  • Accesorios

    • ISC.M02-B

      El módulo lector/grabador ISC.M02 es el equipo idóneo para integrar en equipos. Su antena integrada, permite una distancia máxima de detección del tag de hasta 10 cm. Opcionalmente, podemos conectar una antena externa para adaptarlo a un entorno concreto. El módulo dispone de comunicaciones RS232-TTL y Data/Clock. Soporta tags ISO15693 e ISO18000-3 modos 1 y 3.

    • ISC.ANT.BC-A

      Cable para antenas RFID HF de 50 Ohm con una longitud de 1,50 metros y conector de pines / SMA Macho.

    • ISC.MRM102-A

      Módulo lector/grabador de media distancia RS232 para tags de 13,56 MHz con conexión de una antena externa HF de 50 ohmios. Según la antena utilizada, permite leer y grabar tags hasta los 40 cm. Integra un led bicolor y está diseñado para su uso en integración. Soporta tags ISO15693 e ISO18000-3 modos 1 y 3.
