Teclado anti-vandálico con 12 teclas con frontal, layout T1 y salida matricial. » DS12T-XF0M-0AT1

Teclado anti-vandálico con 12 teclas con frontal, layout T1 y salida matricial. | DS12T-XF0M-0AT1

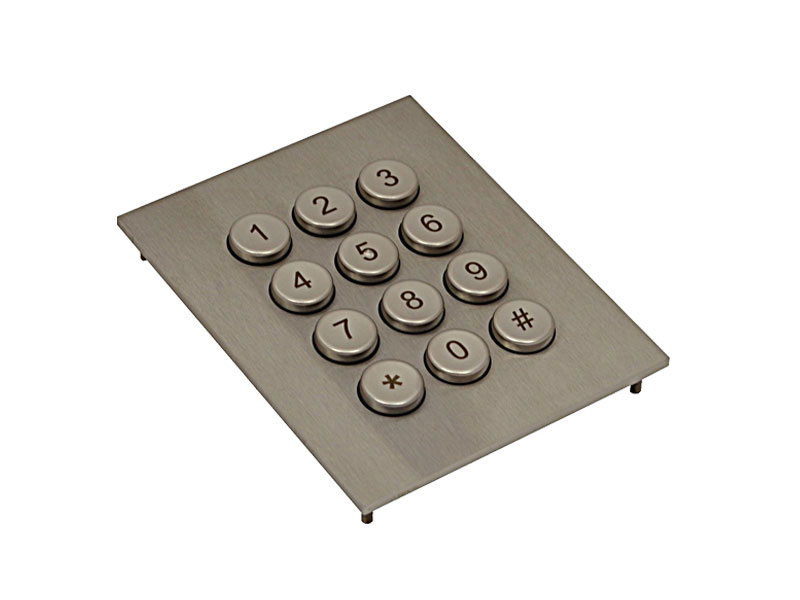

Teclado de acero inoxidable anti-vandálico IP65 con 12 teclas. Dispone de frontal con 4 pernos M3 para roscar, se integra desde afuera hacia el equipo. Dispone de salida matricial para cablear directamente o soldar un conector. Teclado de gran robustez y excelente sensación táctil gracias a sus interruptores individuales de larga vida. Layout estándar T1: números del 0 al 9, asterisco y almohadilla.

Destacados

  • Larga vida del contacto
  • Completamente de acero inoxidable
  • Gran sensación táctil
  • Multitud de opciones a medida del cliente

Descripción

Los teclados o pin-pad numéricos de la serie DS12T están fabricados completamente con acero inoxidable del grado DIN 1,4301 o SAE 304, incluyendo las teclas, panel y caja interna. La tecla mecánica es de largo recorrido (3,25 mm) ofreciendo una excelente sensación táctil y un ciclo de vida del contacto superior a los 10 millones de operaciones. Disponen del certificado IP65 contra el ingreso de polvo y agua, así como, del certificado anti-vandálico de IK09.

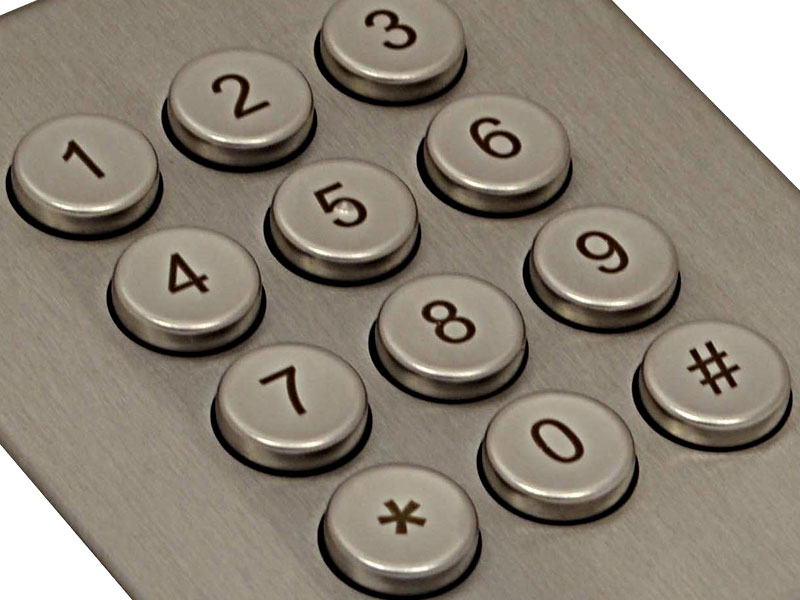

La plancha frontal tiene un grosor que alcanza los 3,0 mm siendo prácticamente indestructible. Los capuchones están diseñados para que sea físicamente imposible extraerlos y la grabación del texto está realizado en láser. La tecla tiene un diámetro de 13 mm con una fuerza de operación de 0,65N.

El interruptor mecánico individual nos permite personalizar los teclados con distintos número de teclas y formas, textos especiales, alfabetos, añadir marcas braille, insertar las teclas en bloques de aluminio, sin tener que realizar costosos utillajes. El formato de layout estándar (T1) contiene los números del 0 al 9, asterisco y almohadilla. Consultar en ficha de producto otros layouts disponibles.

Los interfaces que ofrecemos son matricial, PS2 y USB.


Aplicaciones: puntos de información o quioscos, cajeros, control de accesos, industria pesada, minería, ascensores, transporte público, etc.

Descargar PDF
  • Especificaciones técnicas
    Número de teclas 12 teclas
    Dimensiones (A x L x H) 86,6 x 103 x 39 mm

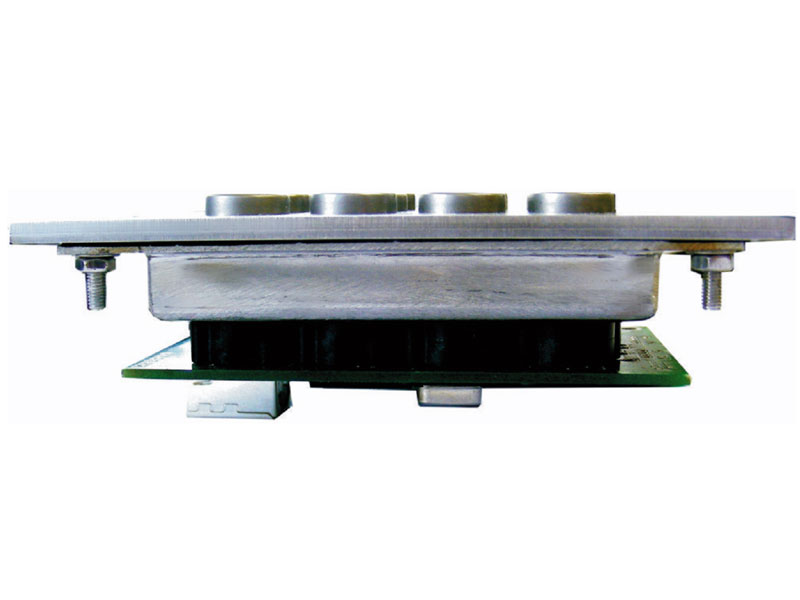

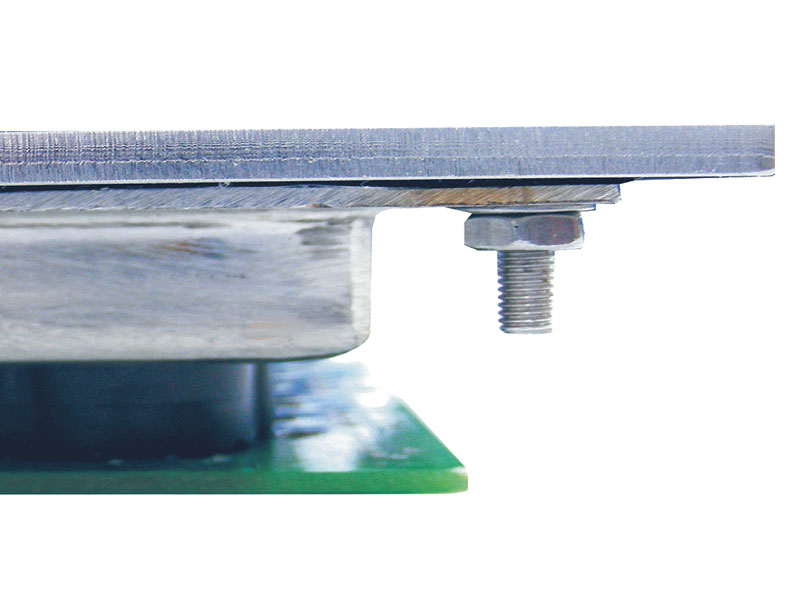

    Montaje frontalmente a través de 4 pernos roscados M3
    Material acero inoxidable DIN 1,43601 - SAE 304
    Espesor del frontal 3,0 mm
    Diámetro de las teclas 13 mm Ø
    Vida del interruptor y contacto superior a 10 millones de operaciones
    Fuerza de operación 0,65 N
    Recorrido de la tecla 3,25 mm con sensación táctil
    Nivel de protección IP65
    Nivel de resistencia a golpes IK09
    Alimentación +5 V DC, máximo 50 mA
    Funciones del teclado --
    Interface matricial
    Conector comunicaciones pad para soldar conector o cable directamente
    Longitud del cable --
    Temperatura de almacenamiento -40° C a +70° C
    Temperatura de trabajo 0°C a +60°C (opcional -20° C a +60°C)
    Versiones se puede realizar cualquier grabación de símbolo y medidas del teclado
    Certificaciones CE, EMC, RoHS
    Garantía 1 año
  • Documentación
    Nombre Fecha Descarga
    Plano técnico 01-07-2014 Descargar
    Plano pin-out salida matricial 02-07-2014 Descargar
    Versión layout estándar T1 01-07-2014 Descargar
    Versión layout T2 01-07-2014 Descargar
    Versión layout T3 01-07-2014 Descargar
  • Imágenes
