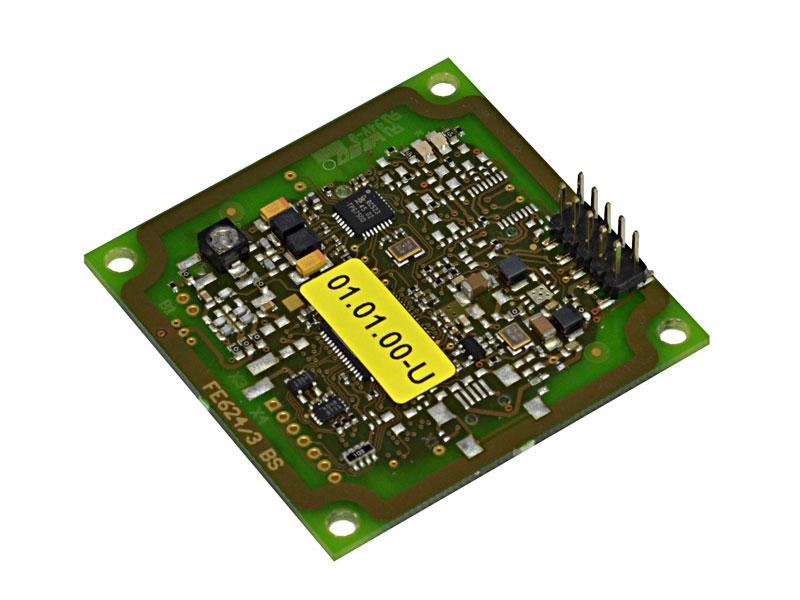

Módulo lector/grabador CPR40 para integrar de 13,56 MHz para tags MIFARE®, ISO14443-A/B, Calypso y NFC, con antena integrada y comunicaciones RS232 » CPR40.00-A

Módulo lector/grabador CPR40 para integrar de 13,56 MHz para tags MIFARE®, ISO14443-A/B, Calypso y NFC, con antena integrada y comunicaciones RS232 | CPR40.00-A
El módulo lector/grabador CPR40 es el equipo idóneo para integrar en equipos. Su antena integrada, permite una distancia máxima de detección del tag de hasta 4 cm. El módulo dispone de comunicaciones RS232. Soporta tags MIFARE®, ISO14443-A/B, Calypso y NFC, permitiendo la encriptación interna de los datos en el propio lector.

Destacados

  • Máxima velocidad RF a 847 kbits/seg.
  • Bajo consumo y alta velocidad de transacción
  • Soporta funciones NFC
  • Antena integrada o externa
  • Firmware actualizable vía software
  • Programa de test y configuración del lector CPRStart para entornos Windows®
  • Driver PC/SC disponible para entornos Windows®
  • SDK's disponibles para distintos entornos de desarrollo
  • Protocolo común a todos los equipos RFID classic-pro e i-scan HF y UHF

Descripción

La familia de módulos para integrar CPR40 Series se caracteriza por la alta velocidad de operación gracias a un nuevo comando denominado "Command Queue". Este comando reduce significativamente los ciclos de comunicación entre el módulo y el servidor, así como, una alta velocidad de transferencia de datos (entre 106 ~ 847 kbit/s). A modo de ejemplo, se leen 64 bytes de un chip mifare® classic en sólo 2,6 ms.

La serie CPR40 soporta los chips bajo ISO14443-A/B (MIFARE® DESFire®), NFC y Calypso, permitiendo funciones de encriptación DES/3DES/AES. Principalmente para aplicaciones con chips MIFARE® en cualquiera de sus versiones.

Aplicaciones: controles de acceso, fidelización, identificación, terminales portátiles, billetaje, etc.

Descargar PDF
  • Especificaciones técnicas
    Montaje equipo OEM (PCB sin encapsular)
    Dimensiones (A x L x H) 50 x 50 x 14 mm
    Alimentación 5 V DC ± 10%
    Consumo máximo 130 mA
    MTBF 500.000 h
    Temperatura de trabajo de -20° C hasta 70° C
    Temperatura de almacenamiento de -40° C hasta 85° C
    Humedad 0% a 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF 100 mW ± 2 dB
    Velocidad de transferencia de datos RF de 106 kbit/s hasta 847 kbit/s
    Antena integrada si, 48 x 48 mm ajustable al entorno de la instalación
    Antena externa no
    Distancia de lectura aproximadamente 4 cm
    Transponders soportados ISO/IEC 14443-A/B hasta parte 4, NFC tipo 1, 2 y 4 en modo emulación tarjeta, MIFARE Classic®, MIFARE Ultralight®, MIFARE Ultralight® C, MIFARE® DESFire®, MIFARE Plus®, Smart MX, my-d proxim-ity, SLE44R35S, SLE55R, Jewel, SLE66CL, ST19XR34, SRI4K, SRIX4K, SRI512, SR176, RF360 y Calypso (protocolo Innovatron)
    Encriptación de datos encriptación interna de los datos (MIFARE Ultralight® C, MIFARE Plus® y MIFARE® DESFire®)
    Conectores SAM no disponible
    Interface RS232 (de 4.800 A 230.400 baudios)
    Conector 2x5 pines en PCB (paso 2,54 mm)
    Indicadores 1 led verde y 1 led rojo
    Entradas / Salidas no
    Modos de operación ISO Host-mode (petición de datos) y modo autorespuesta
    Driver si, disponible driver PC/SC para puerto serie
    Firmware actualizable si
    Herramientas de desarrollo SDK disponible para varios entornos de desarrollo (Windows C++, .NET, Java, Linux, Windows CE y MacOSX)
    Certificaciones cumple regulaciones y estándares europeos y americanos: EN 300 330, FCC 47 CFR Part 15, EN 301 489, EN 60950, EN 50364, CE, WEE 2002/96/EC y RoHS 2002/95/EC
    Garantía 1 año
  • Documentación
    Nombre Fecha Descarga
    Manual del software CPRStart 25-03-2020 Descargar
    Manual de sistema funciones SAMCrypto CPR 01-08-2019
    Manual de sistema funciones SoftCryto 04-12-2020
    Manual de instalación CPR40 15-11-2018 Descargar
    Manual de sistema CPR40 01-09-2017
    Manual de sistema funciones SoftCrypto CPR40/CPR50 25-06-2014
    Nota de aplicación - Advanced Protocol Frame 25-06-2014
    Planos 3D lector CPR40.0x 20-06-2016
    Histórico revisiones de firmware CPR40 01-09-2017
    Manual usuario driver PC/SC para equipos RS232 27-06-2014
    Declaración de Conformidad UE - CPR40 13-07-2017 Descargar
  • Software / Firmware
    Nombre Versión Fecha Descarga
    ISOStart+ - Programa de configuración lectores mifare® classic-pro V 11.02.00 14-02-2022
    Software OBIDFirmwareUpdateTool V 8.05.00 25-03-2020
    Firmware lector CPR40 RS232 V 3.10.00 01-09-2017
    Driver PC/SC RS232 V 2.08.00 25-03-2020
