Módulo antena externa para lectores MIFARE® de 13,56 MHz con un diámetro de 85 mm » CPR.ANT85-X-B

Módulo antena externa para lectores MIFARE® de 13,56 MHz con un diámetro de 85 mm | CPR.ANT85-X-B

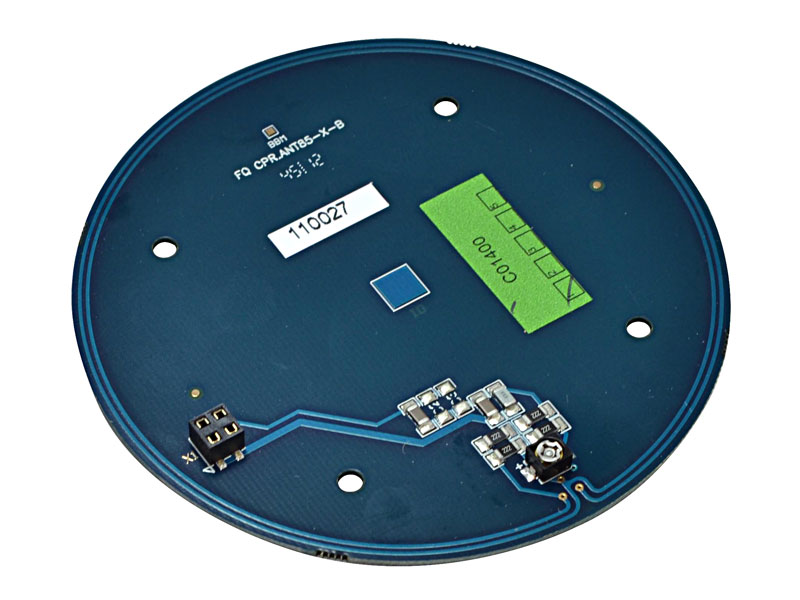

Antena externa redonda D85mm para los lectores 13,56 MHz CPR74. Especialmente diseñada para tags ISO14443-A/B, MIFARE® DESFire® y móviles NFC, a la máxima velocidad soportada (848 kbit/s). La antena se suministra sintonizada y se puede re-sintonizar en el entorno de la instalación, a través de los condensadores regulables integrados. La conexión con el lector es directa a través de pins.

Destacados

  • Antenas ajustadas y ajustables a la instalación
  • Con conexión directa al lector o conector U.FL con cable adicional disponible
  • Diferentes tamaños: 40x30 mm, 100x100 mm, redondas Ø 85 mm
  • Realizamos antenas a medida

Descripción

Las antenas externas de 50 Ohmios se suministran sintonizadas. La instalación cerca de elementos metálicos modifica las ondas electromagnéticas por lo que se deben re-sintonizar a través del condensador regulable integrado. Para ello suministramos la documentación precisa para realizar esta operación.

Las antenas externas disponen de un conector U.FL o bien se conectan directamente con el módulo RFID. Disponemos de varios modelos según necesidades de potencia, área de lectura, tamaño y tipo de aplicación.

La antena circular de 85 mm de diámetro tiene un excelente rendimiento con el chip MIFARE® DESFire® y móviles NFC, a la máxima velocidad soportada (848 kbit/s).

Adicionalmente podemos diseñar antenas a medida de los requisitos del cliente.

Descargar PDF
  • Especificaciones técnicas
    Montaje equipo OEM (PCB sin encapsular)

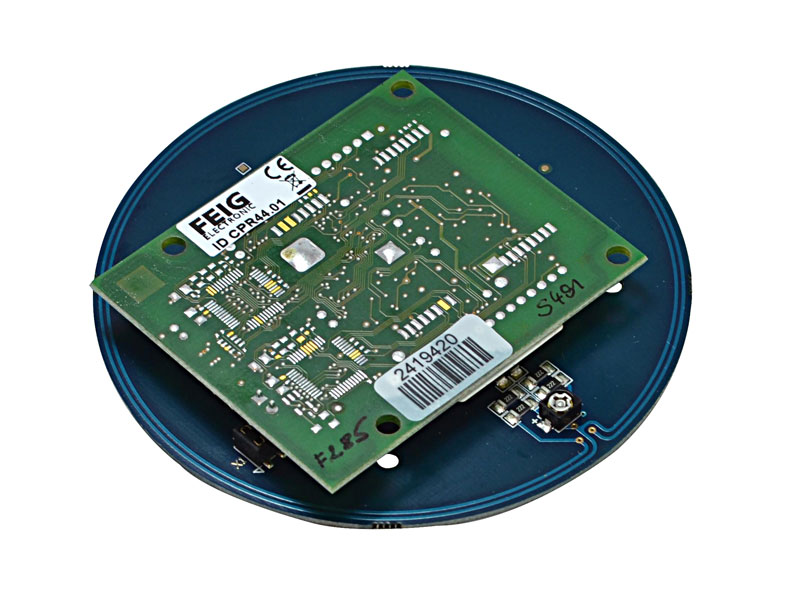

    Dimensiones (A x L x H) diámetro 85 mm y grosor 5 mm, con puntos de anclaje idénticos al lector CPR44.01
    MTBF 100.000 horas
    Temperatura de trabajo de -25° C hasta 70° C
    Temperatura de almacenamiento de -40° C hasta 85° C
    Humedad 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF máximo 500 mW
    Velocidad de transferencia de datos RF hasta 848 kbit/s
    Antena integrada si, antena 50 Ohm ajustable al entorno de la instalación con un factor Q=5
    Distancia de lectura hasta 10 cm
    Conector conector tipo pin hembra de 2 posiciones para anclaje directo sobre el lector CPR44.01 y CPR74 Series
    Certificaciones cumple regulaciones y estándares europeos: CE, WEEE 2002/96/EC y RoHS 2002/95/EC
    Garantía 1 año
    Aplicaciones típicas ideal para aplicaciones con tarjetas con microprocesador, como por ejemplo MIFARE® DESFire®
