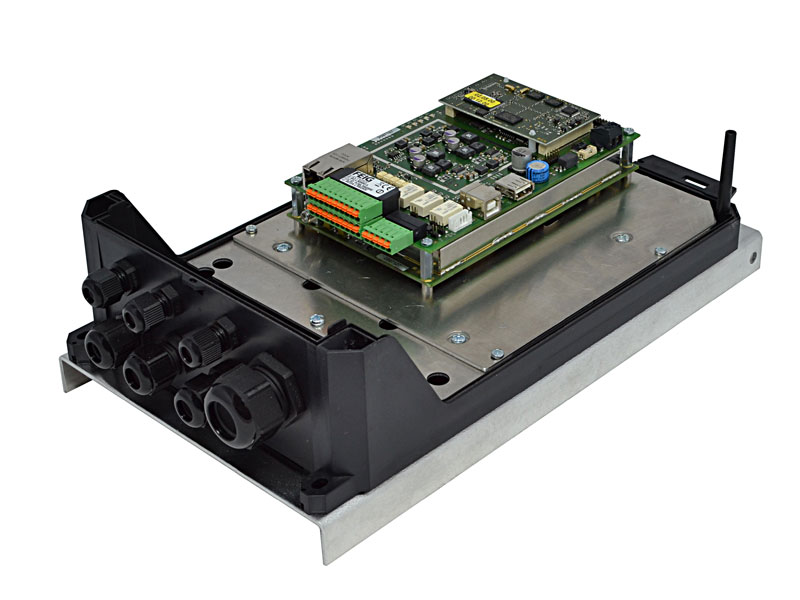

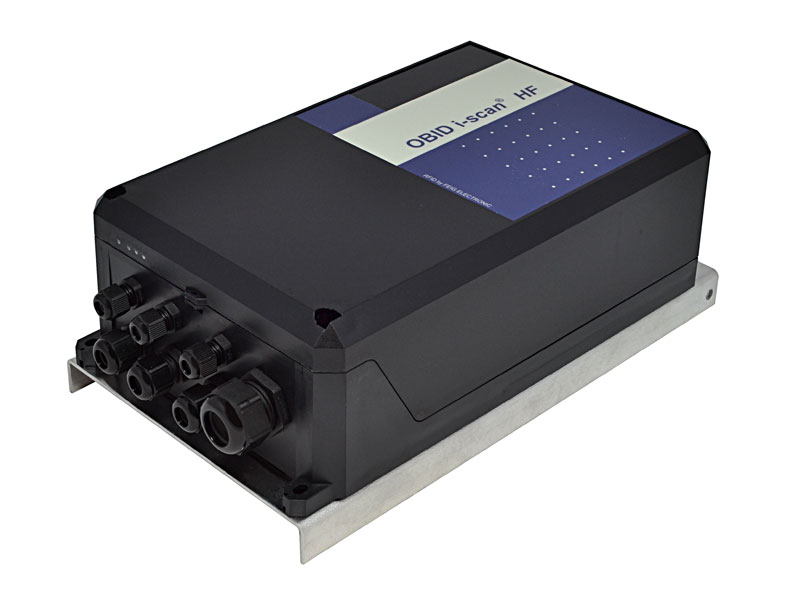

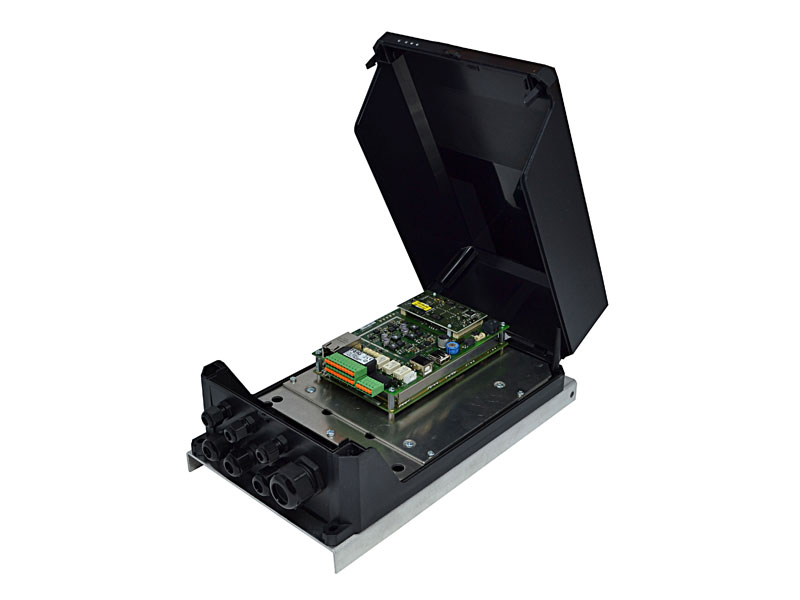

Lector/grabador industrial LR2500 en caja para antena externa de 13,56MHz para tags HF ISO15693 e ISO18000-3 modos 1 y 3, con comunicaciones RS232, RS485, USB, USB-Host y Ethernet y SO Linux embebido » ISC.LR2500-A

Lector/grabador industrial LR2500 en caja para antena externa de 13,56MHz para tags HF ISO15693 e ISO18000-3 modos 1 y 3, con comunicaciones RS232, RS485, USB, USB-Host y Ethernet y SO Linux embebido | ISC.LR2500-A
Lector/grabador industrial de larga distancia en caja para tags de 13,56 MHz con conexión de una antena externa HF de 50 ohmios, con una potencia máxima emitida de 12 Watios. Según la antena utilizada, permite leer y grabar tags hasta los 130 cm (2 m con varias antenas). Integra 5 leds, 3 entradas y 2 salidas digitales, 3 salidas de relé, RTC y SO Linux embebido y está diseñado para uso industrial con una alta densidad de tags en la aplicación. Soporta tags ISO15693 e ISO18000-3 modos 1 y 3. Dispone de comunicaciones RS232, RS485, USB, USB-Host y Ethernet (TCP/IP).

Destacados

  • Soporta estándar ISO15693 e ISO18000-3 en modos 1 y 3
  • Función anti-colisión hasta 50 transponders simultáneamente
  • Opción de sistema operativo Linux (LR2500 Series)
  • Firmware actualizable vía software
  • Programa de test y configuración del lector ISOStart para entornos Windows®
  • SDK's disponibles para distintos entornos de desarrollo
  • Protocolo común a todos los equipos RFID classic-pro e i-scan HF y UHF

Descripción

Disponemos de 2 familias diferenciadas según sean las necesidades de cada aplicación. La familia LR1002 tienen una potencia máxima ajustable hasta los 5 Watios. En cambio la familia superior LR2500 tiene una potencia ajustable hasta los 12 Watios y más alternativas de comunicación.

Ambas familias tienen la función de anticolisión y son multi-ISO (ISO15693 y ISO18000-3 en modos 1 y 3). Se les pueden conectar diversas antenas estándar (ver accesorios), divisores de potencia, multiplexores y antenas en formato puerta de paso para identificación de personas.

La familia LR1002 dispone de comunicaciones RS232, USB y Ethernet (TCP/IP). En cambio la familia LR2500 dispone de comunicaciones RS232, RS485, USB 2.0, Ethernet (TCP/IP) y USB-Host (para dongle WLAN o memoria). Además hay una versión que incorpora un sistema operativo Linux que permite cargar aplicaciones del cliente en el propio lector.

Aplicaciones: gestión documental, trazabilidad, alquiler de bienes, logística, procesos industriales como automatización, etc.

  • Especificaciones técnicas
    Montaje caja de plástico industrial
    Dimensiones (A x L x H) 180 x 330 x 120 mm
    Caja plástico con radiador integrado en la parte inferior
    Protección IP54
    Color negro
    Peso aproximadamente 2,4 kg
    Alimentación 24 V DC ± 15% - Rizado máximo: 150 mV
    Consumo típico 35 VA / máximo 47 VA
    MTBF --
    Temperatura de trabajo de -20° C hasta 55° C
    Temperatura de almacenamiento de -25° C hasta 85° C
    Humedad 5% - 80%, sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF 2 W - 12 W configurable por software (en pasos de 250 mW), modulación 10% - 30% configurable por software
    Antena integrada no
    Antena externa si, para la conexión de 1 antena externa de 50 Ohmios con conector SMA hembra. El lector integra detección de cortocircuito en la antena, control de temperatura y de la impedancia de la antena. Asimismo, permite la conexión del multiplexor externo ISC.ANT.MUX y de los sintonizadores dinámicos ISC.DAT-A. El receptor RFID integrado es de alta sensibilidad con filtro de ruido integrado (6,5% / 10mV) para una mayor capacidad de lectura/escritura de los tags en entornos industriales
    Distancia de lectura hasta 130 cm
    VSWR VSWR-Meter interno
    Anticolisión hasta 60 transponders ISO15693 / ISO18000-3 modo 1 y hasta 350 transponders ISO18000-3 modo 3
    Transponders soportados ISO15693 / ISO18000-3 modo 1 (EM HF ISO Chips, Fujitsu HF ISO Chips, IDS Sensor Chips, KSW Sensor Chips, Infineon my-d, NXP ICode, STM LRI ISO Chips, TI Tag-it,...) y ISO18000-3 modo 3 / EPC HF Gen 2 (I-Code ILT, es necesario un código de activación adicional)
    Interface RS232 (de 4.800 A 115.200 baudios), RS485 (de 4.800 A 115.200 baudios) bus de hasta 32 equipos, USB de alta velocidad (12 Mbit/s), USB-Host (para la conexión de WLAN o lápiz de memoria), Ethernet TCP/IP y Data/Clock emulación banda magnética (ISO7811-2, 5 Bit) y Wiegand
    Conector regleta para comunicaciones RS232, RS485, alimentación y entradas/salidas, conector USB tipo B, conector USB-Host tipo A, RJ45 para Ethernet y SMA hembra para la antena externa
    Indicadores 5 leds de estado y diagnóstico del equipo
    Entradas / Salidas 3 entradas digitales optoacopladas (5-24V DC / 20mA), 2 salidas digitales optoacopladas (24V DC / 30mA) y 3 salidas de relé (24V DC / 1A)
    Modos de operación ISO Host-mode (petición de datos), modo autorespuesta, BufferReadMode y NotificationMode
    RTC si, integrado con una precisión de ± 1 seg/día y batería de reseva para un día
    Sistema operativo interno Linux (embebido) que permite la instalación de aplicaciones específicas directamente en el lector
    Driver driver OBID® para sistemas Windows 32Bit y 64Bit; Windows 2000® SP4, Windows Server 2003®, Windows XP® SP2, Vista®, Windows Server 2008®, Windows 7® y Windows 8®
    Firmware actualizable si
    Herramientas de desarrollo SDK disponible para varios entornos de desarrollo (Windows C++, .NET, Java, Linux, Windows CE y MacOSX)
    Certificaciones cumple regulaciones y estándares europeos y americanos: EN 300 330, FCC 47 CFR Part 15, RSS-210, EN 301 489, EN 60950, EN 50364, EN 60068-2-6, EN 60068-2-27, CE y RoHS
    Garantía 1 año
  • Documentación
    Nombre Fecha Descarga
    Soluciones para problemas de red 15-11-2018 Descargar
    Manual del software ISOStart 20-11-2018 Descargar
    Guía rápida de instalación ISC.LR2500-A 09-09-2014 Descargar
    Manual de instalación ISC.LR2500-A 15-10-2015 Descargar
    Manual de sistema ISC.LR2500 01-08-2019
    Nota de Aplicación - Sincronización lectores LR2500 09-09-2014
    Nota de Aplicación - WLAN para lectores LR2500 09-09-2014
    Nota de aplicación - Advanced Protocol Frame 09-09-2014
    Nota de aplicación - Conexión remota vía VPN a un lector RFID Ethernet 13-11-2014
    Nota de aplicación - Túnel RFID HF 09-09-2014
    Nota de aplicación - Estanterías inteligentes RFID HF 09-09-2014
    Histórico revisiones de firmware ISC.LR2500-A 25-03-2020
    Declaración de Conformidad UE - ISC.LR2500 13-07-2017 Descargar
    Manual para la conexión de los lectores RFID Ethernet 25-10-2018 Descargar
  • Software / Firmware
    Nombre Versión Fecha Descarga
    ISOStart - Programa de configuración lectores i-scan HF y UHF V 10.08.00 25-03-2020
    Software OBIDFirmwareUpdateTool V 8.05.0 25-03-2020
    Firmware ACC/FPGA lector ISC.LR2500-A ACC V 3.02.00 - FPGA V 1.04.00 25-03-2020
    Driver OBID USB para Windows V 3.26 25-03-2020
    Software demostración modo de funcionamiento ISOHostMode 09-09-2014
    Software demostración modo de funcionamiento BufferReadMode V 1.11.00 04-03-2016
    Software demostración modo de funcionamiento NotificationMode 09-09-2014
    FEIGDiscoveryTool para lectores Ethernet V 0.09.00 09-03-2015
