Lector/Grabador de pared CPR02 de 13,56 MHz para tags ISO15693, MIFARE®, ISO14443-A/B y NFC, con relé integrado y bus RS485 » CPR02.10-B

Lector/Grabador de pared CPR02 de 13,56 MHz para tags ISO15693, MIFARE®, ISO14443-A/B y NFC, con relé integrado y bus RS485 | CPR02.10-B

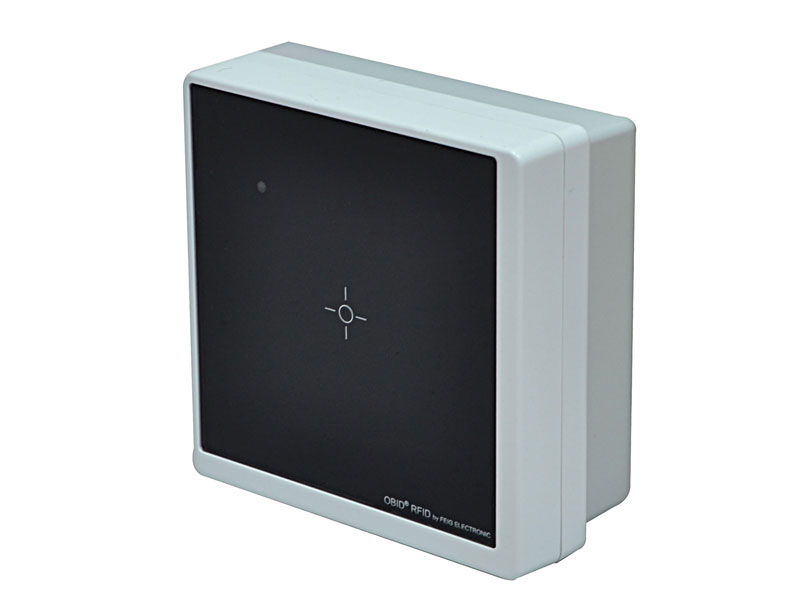

Lector/Grabador CPR02 para tags de 13,56 MHz con un elegante e innovador diseño. Permite el montaje en pared o en caja eléctrica estándar y es instalable en interior y exterior gracias a su nivel de protección IP54. Ideal para aplicaciones de controles de accesos y producción. Dispone de comunicaciones en bus RS485 e integra un led bicolor, zumbador y entradas/salidas controladas desde el PC. Soporta tags MIFARE®, ISO14443-A/B, ISO15693 y NFC.

Destacados

  • Montaje en caja eléctrica estándar o superficie con fácil conexionado
  • Modelo con comunicaciones RS485
  • Protección IP54 para montaje interior o exterior
  • Firmware actualizable vía software
  • Programa de test y configuración del lector CPRStart para entornos Windows®
  • Driver PC/SC disponible para entornos Windows®
  • SDK's disponibles para distintos entornos de desarrollo
  • Protocolo común a todos los equipos RFID classic-pro e i-scan HF y UHF

Descripción

Los lectores para montaje en pared: en caja eléctrica o superficie plana tienen un diseño especialmente concebido para que se adapte en cualquier edificio o instalación. El plexiglás frontal de color negro de 3 mm ofrece un diseño moderno y robustez a la unidad.

Toda la familia soporta la lectura/grabación de los chips englobados bajo la norma ISO14443-A y -B, soportando completamente la parte 4 (T=CL) y siendo compatible con las funcionalidades NFC (Near Field Communication) type 1,2 y 4, también lee y graba los chip englobados en la norma ISO15693.

El lector dispone de una protección IP54 apto para el montaje interior y exterior. Las comunicaciones disponibles son: RS232, RS485 (modelos CPR02.10-A y CPR02.10-B) y Ethernet TCP/IP (modelo CPR50.10-E). Su modo de funcionamiento avanzado, permite una rápida detección de los tags y el envío de los datos por el canal de comunicación.

El equipo dispone de 2 entradas digitales y 1 salida de relé.

Aplicaciones: controles de acceso, tornos de paso, sistemas de gestión horaria, billetaje, terminales de venta, eTicketing, parkings, NFC, fidelización, vending, autopistas, terminales bancarios, etc.

Descargar PDF
  • Especificaciones técnicas

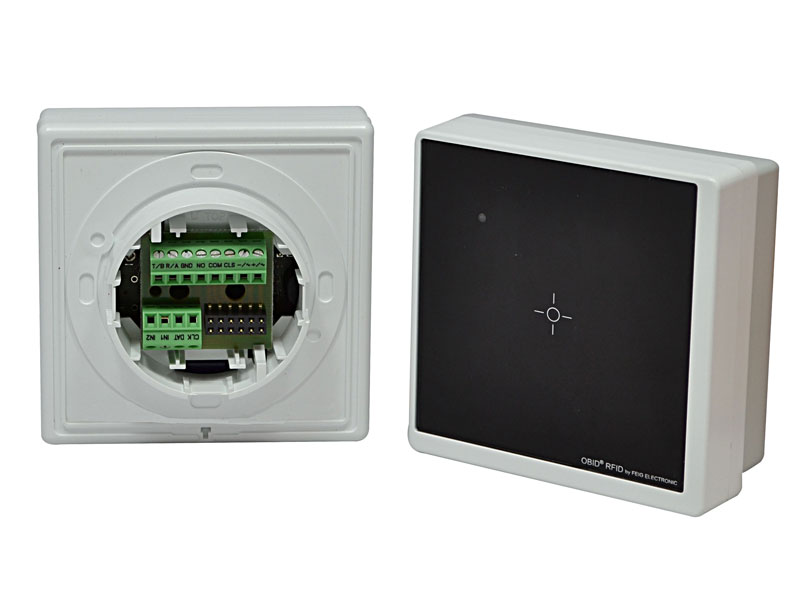

    Montaje caja eléctrica estándar y en superficie
    Dimensiones (A x L x H) 84 x 84 x 22 mm (84 x 84 x 40 mm con base de superficie)
    Caja plástico
    Protección IP54
    Color blanco con frontal en plexiglás negro y base de superficie gris
    Peso aproximadamente 150 gramos
    Alimentación 12-24 V AC/DC
    Consumo máximo 2,6 W
    MTBF 338.000 horas
    Temperatura de trabajo de -25° C hasta 60° C
    Temperatura de almacenamiento de -40° C hasta 85° C
    Humedad 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF 250 mW ± 2 dB
    Velocidad de transferencia de datos RF 106 kbit/s
    Antena integrada si, antena 70x70 mm de 50 Ohm
    Antena externa no
    Distancia de lectura hasta 7 cm
    Transponders soportados ISO14443-A/B completo hasta parte 4 (MIFARE Classic®, MIFARE® DESFire®, MIFARE Plus®, MIFARE Ultralight®, Smart MX, my-d proximity, my-d move, SLE44R35S, SLE55R, SLE66CL, ST19XR34, etc), ISO15693 (my-d vicinity, I-Code SLI, TagIT HFI, STM LRI512, etc), I-Code 1 y NFC (Tipo 1, 2 y 4) en modo emulación tarjeta
    Encriptación de datos no
    Conectores SAM no disponible
    Interface RS485, bus de hasta 32 equipos
    Conector regleta
    Indicadores led bicolor (rojo, verde y naranja) y zumbador integrado
    Entradas / Salidas 2 entradas digitales y 1 salida de relé (24V AC/DC 1,5A)
    Modos de operación ISO Host-mode (petición de datos) y modo autorespuesta
    Driver si, sólo disponible driver PC/SC para puerto serie para lectores con firmware T=CL
    Firmware actualizable si
    Herramientas de desarrollo SDK disponible para varios entornos de desarrollo (Windows C++, .NET, Java, Linux, Windows CE y MacOSX)
    Certificaciones cumple regulaciones y estándares europeos y americanos: EN 300 330, FCC 47 CFR Part 15, EN 301 489, EN 60950, EN 50364, CE, WEE 2002/96/EC y RoHS 2002/95/EC
    Garantía 1 año
    Contenido de la entregalector CPR02.10-B y base para montaje en superficie
  • Documentación
    Nombre Fecha Descarga
    Soluciones para problemas de red 15-11-2018 Descargar
    Manual del software CPRStart 25-03-2020 Descargar
    Manual de instalación CPR02 25-06-2014 Descargar
    Manual de sistema CPR02 25-06-2014
    Nota de aplicación - Advanced Protocol Frame 25-06-2014
    Histórico revisiones de firmware CPR02 01-09-2017
    Manual usuario driver PC/SC para equipos RS232 27-06-2014
    Declaración de Conformidad UE - CPR02 13-07-2017 Descargar
  • Software / Firmware
    Nombre Versión Fecha Descarga
    CPRStart - Programa de configuración lectores mifare® classic-pro V 10.08.00 25-03-2020
    Software OBIDFirmwareUpdateTool V 8.05.00 25-03-2020
    Firmware Estándar lector CPR02 V 2.09.00 01-09-2017
    Firmware T=CL lector CPR02 V 2.06.00 25-06-2014
    Driver PC/SC RS232 V 2.11.00 25-03-2020
