Joystick inductivo analógico con 1 botón, 2 ejes voltaje ±5 V sin interruptor neutro, con palanca N33 y opción protección EMI con material conductivo y ferrita. » F3020AF-N33

Joystick inductivo analógico con 1 botón, 2 ejes voltaje ±5 V sin interruptor neutro, con palanca N33 y opción protección EMI con material conductivo y ferrita. | F3020AF-N33

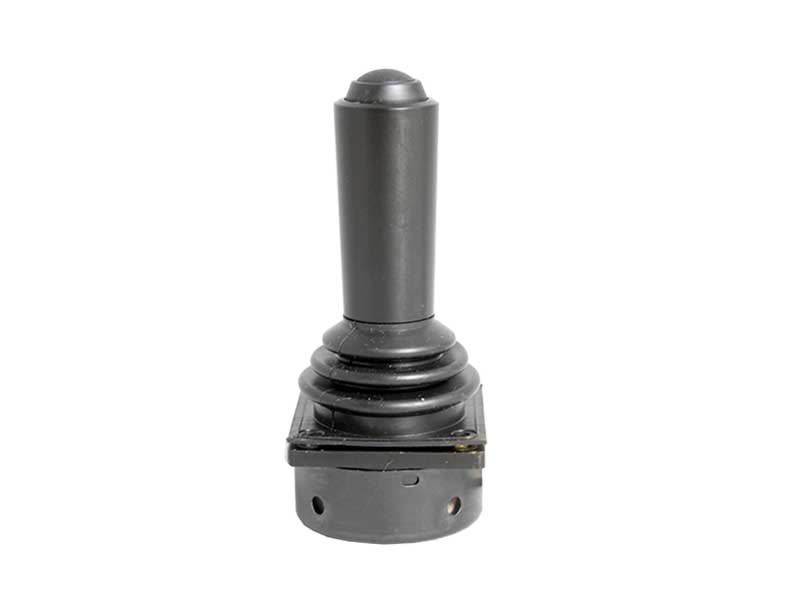

Joystick industrial inductivo  y sellado IP66 (NEMA4) para aplicaciones OEM con salida analógica  ± 5 V, controla los 2 ejes X-Y y con palanca de acción estándar con 1 interruptor.

Modelo que incorpora componentes de protección contra radiaciones EMI con material conductivo y ferrita.

Alta precisión, alta fiabilidad, robustez y sin deriva de control.

Destacados

  • Alta precisión del voltaje de salida analógica
  • Mando N33 con botón
  • Punto neutro en centro (± 1° a 2°)
  • Muelle de retorno opcional
  • Vida superior a 10 millones de maniobras
  • Sellado con neopreno IP66

Descripción

Los joysticks industriales OEM F-Series utilizan la tecnología sin contacto inductiva. Esta tecnología ofrece una fiabilidad mayor sobre los joysticks basados en potenciómetros, de efecto hall o de contacto.

Los joysticks basados en potenciómetros e interruptores de contacto se estropean por su propia naturaleza con el uso, mientras que los basados en sensores de efecto hall tienen pérdidas (drenaje de voltaje) a lo largo del tiempo.

Los joysticks basados en la tecnología inductiva escapan de estas limitaciones físicas, a la vez que son insensibles a cambios de temperatura y humedad. Los sensores inductivos sólo son susceptibles a radiaciones externas EMI/RFI que se atenúan a través de material conductivo y núcleos de ferrita proporcionando un efectivo escudo.

El nivel de sellado IP66 de los joysticks analógicos F-Series son idóneos para prácticamente cualquier aplicación crítica que requiera una alta durabilidad de servicio (+10 millones de ciclos de maniobras), alto tiempo de disponibilidad (99,999% tiempo disponible) y alta fiabilidad en temperaturas extremas, condiciones climáticas extremas o en entornos con contaminantes.

Su tamaño compacto minimiza el espacio inferior necesario para la instalación ya que se utiliza una placa analógica externa proporcionando una salida del voltaje de alta precisión. También se ofrece con la placa electrónica integrada debajo, esta configuración es la más habitual.

Se ofrecen distintas opciones: rango de temperatura extendido, alta humedad o cambios repentinos de temperatura, protección contra vibración alta, señales EMI/RFI, señal autónoma disponible para indicador de seguridad abierto o cerrado.

La combinación de estas opciones permite la instalación de los joysticks industriales F-Series en aplicaciones desde aeroespaciales, militares, navales, médicas y transporte.

  • Especificaciones técnicas
    Dimensiones sobre el panel: 78,74 mm - bajo el panel: 22,10 mm - base: 41,91 mm x 41,91 mm
    Tecnología del sensor inductivo
    Nro. de ejes 2 ejes
    Tipo de mando palanca estándar para mano con interruptor Ø 22,86 mm, altura 54,36 mm
    Tiempo de vida superior a 10 millones de movimientos y 1 máximo 1 millón para el interruptor
    MTBF superior a 100.000 horas
    Movimiento recorrido máximo de ±20°
    Pocisión muelle de retorno (opción de muelle a máxima compresión, típicamente utilizado para aplicaciones móviles)
    Fuerza de operación arranque 140 gramos hasta 235 gramos para versión estándar (valores dobles para opción con compresión máxima del muelle)
    Vibración 5-25 Hz / 0,1
    Golpes pico 30-50 gramos, con duración 11 ms, semionda sinoidal
    Consumo 10 mA a 5 VDC (típico), 25 mA a 24 VDC (típico)
    Exactitud >1% en inclinación máxima, en peor de los casos >2%
    Voltaje de entrada ± 5 V DC (opcionalmente entrada 10 V, contactar para detalles)
    Desviación voltaje mínimo -5 V, máximo +5 V
    Voltaje en centro 0 V
    Impedancia 1k
    Interruptor seguridad óptico en punto neutro no
    Voltaje referencia 5.0 V voltaje virtual de referencia
    Punto neutro voltaje en el centro constante entre inclinación del joystick en 1° a 2° (opción sin punto neutro el voltaje varia en inclinación de 1° a 2° del joystick)
    Temperatura de trabajo de 0° C a +80° C (opción desde -40° C a +80°C)
    Temperatura de almacenamiento -40° C a +80°C
    Humedad entre 35-65 %, 100% sin condensación (opción 100% con condensación)
    Nivel de protección sellado IP66 (NEMA 4)
    Certificaciones CE, RoHS, REACH, FCC, MIL-STD-461F (emisiones), MIL-STD-810G (protección contra humedad, hongos y salpicaduras de sal), MIL-STD-901D (protección contra golpes), MIL-STD-167-1 (protección contra vibraciones), MIL-STD-1472G (conforme a factor humano), MIL-I-4520B (sistema calidad), IPC-A-610 (certificación para montaje de partes electrónicas), IEC EN 61000-4-2 (conforme ESD 8Kv para contacto y 15 Kv para aire), IEC EN 61000-4-3 (conforme a emisiones), IEC EN 61000-6-3 (conforme a compatibilidad electromagnética), IEC EN 60601-1 (conforme a diseño y fabricación para equipos médicos), IEC BS EN 62353 (conforme a testeo recurrente para equipo médico)
    Garantía 1 año
    Opciones incluidas soporte placa electrónica, cubierta de goma conductora y núcleo de ferrita
    Opciones voltaje regulado en la entrada (+5V, ±5V, ±10V, +12 V, ±12V) con diferentes salidas voltaje, sin punto muerto en centro, con interruptor óptico de seguridad, con compresión máxima de muelle de retorno
  • Documentación
    Nombre Fecha Descarga
    Tabla con las diferentes opciones de voltaje (in/out) 12-11-2015 Descargar
    Curvas eléctricas en salida 12-11-2015 Descargar
    Opciones de diferentes tipos de palancas 12-11-2015 Descargar
    Folleto comercial (en inglés) 12-11-2015 Descargar
    Plano técnico (formato PDF) 12-11-2015 Descargar
    Plano técnico con soporte inferior para placa electrónica (formato PDF) 12-11-2015 Descargar
    Plano técnico (formato CAD) 12-11-2015 Descargar
    Plano técnico (formato STEP) 12-11-2015 Descargar
  • Imágenes
