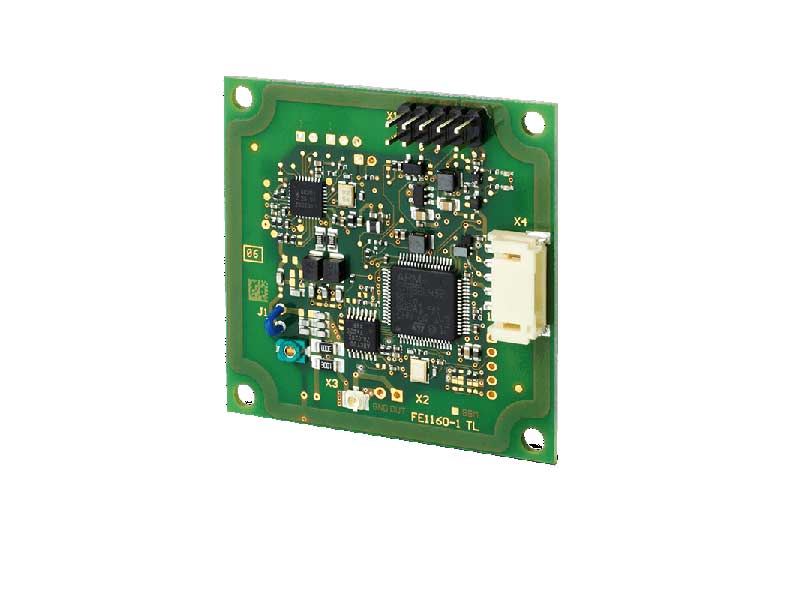

El módulo híbrido RFID CPR70 es un lector compacto de 5 cm x 5 cm que soporta tarjetas inteligentes y tags sin contacto según los estándares ISO 14443 A/B, ISO 15693 e ISO 18000-3M3.

Destacados

Compatibilidad con ISO 14443 A/B, ISO 15693 e ISO 18000-3M3.
Tamaño compacto de 5 cm x 5 cm.
Opciones de antena integrada o externa de 50 ohmios.
Interfaces USB y RS232TTL y tres salidas digitales.
Funcionalidades avanzadas como SoftCrypto.

Descripción

El módulo híbrido RFID CPR70 es un avanzado lector de alta frecuencia (HF 13,56 MHz) diseñado para soportar tarjetas inteligentes y tags sin contacto según los estándares ISO 14443 A/B, ISO 15693 e ISO 18000-3M3. Con un tamaño compacto de 5 cm x 5 cm, este módulo es perfecto para integrarse en terminales, impresoras y dispositivos portátiles, permitiendo una fácil implementación en diversas aplicaciones.

El CPR70 ofrece flexibilidad en su uso mediante la opción de emplear la antena integrada o conectar antenas externas de 50 ohmios. Esta capacidad de adaptación permite una integración sin problemas en una amplia gama de aplicaciones individuales, atendiendo a diversas necesidades de los clientes.

Además de las opciones de antena, el módulo lector proporciona funcionalidad mejorada a través de varias interfaces y tres salidas digitales, facilitando la integración de LEDs externos u otros componentes similares. El CPR70 utiliza funcionalidades avanzadas como SoftCrypto para una comunicación eficiente con los diferentes tipos de tags. Basado en una reconocida familia de productos, este dispositivo ofrece compatibilidad total con todos los demás productos similares, asegurando una funcionalidad y protocolos de interfaz consistentes.

El módulo también cuenta con software y controladores optimizados, lo que garantiza una integración y operación sencillas en los sistemas existentes. Gracias a su diseño preciso y versátil, el CPR70 es una solución ideal para aplicaciones en diversos entornos industriales y comerciales.

Aplicaciones: terminales de mano, impresoras, terminales de transporte público, etc.

Descargar PDF

Especificaciones técnicas

Montaje	equipo OEM (PCB sin encapsular)
Dimensiones (A x L x H)	50 x 50 x 12,6 mm
Alimentación	5 V DC ±10 %
Consumo	< 350 mA
MTBF	500.000 h
Temperatura de trabajo	de -25ºC hasta +70ºC
Temperatura de almacenamiento	de -40ºC hasta +85ºC
Humedad	95% sin condensación
Frecuencia de operación	13,56 MHz
Potencia de transmisión RF	450 mW
Velocidad de transferencia de datos RF	--
Antena integrada	sí
Antena externa	conector U.FL para antena externa de 50 Ohm
Distancia de lectura	--
Transponders soportados	ISO/ IEC 1444-3, mifare classic, mifare UltraLight, mifare DESFire, mifare PLUS, mifare UltraLight C, NTAG, my-d move, JewelTM, FeliCa, Tag-It HFI, Fujitsu MB89R11x, STM24LRx, STMLRI2k, STM25, I-Code SLI/SLIX, I-Code ILT, I-Code DNA, dispositivos NFC en modo Card Emulation Mode (Tag Type 1…5)
Encriptación de datos	--
Conectores SAM	no
Interface	USB Full-Speed (12 MBit/s) RS232-TTL (4,800 – 230,400 Baud)
Conector	IDC connector hembra para RS232-TTL y JST PH para USB
Indicadores	2 LEDs (verde, rojo)
Entradas / Salidas	3 salidas digitales; corriente por cada salida: max. 12 mA; LED-OUT (LED rojo): max. 10 mA
Modos de operación	ISO Host Mode (Polling Mode), Scan-Mode
Driver	Windows Server 2016 y 2019 Windows 10 y 11; 32 /64 Bit
Firmware actualizable	si
Herramientas de desarrollo	Windows (C++, .NET, Java), Linux (C++, Java), Raspberry Pi
Certificaciones	cumple regulaciones y estándares europeos y americanos (EN 300 330, FCC 47 CFR Part 15, EN 301 489, EN 60950, EN 50364, CE y RoHS)
Garantía	1 año

Documentación

Nombre	Fecha	Descarga
Manual del software CPRStart	25-03-2020	Descargar
Manual de sistema funciones SAMCrypto CPR	01-08-2019	Inicia sesión
Manual de sistema funciones SoftCryto	04-12-2020	Inicia sesión
Nota de aplicación - Advanced Protocol Frame	25-06-2014	Inicia sesión
Nota de aplicación - Guía de integración lector CPR74	28-11-2016	Inicia sesión
Manual usuario driver PC/SC para equipos USB	25-03-2020	Inicia sesión
Manual usuario driver PC/SC para equipos RS232	27-06-2014	Inicia sesión

Software / Firmware

Nombre	Versión	Fecha	Descarga
ISOStart+ - Programa de configuración lectores mifare® classic-pro	V 11.02.00	14-02-2022	Inicia sesión
Software OBIDFirmwareUpdateTool	V 8.05.00	25-03-2020	Inicia sesión
Driver OBID USB para Windows	V 3.26	25-03-2020	Inicia sesión
Driver PC/SC USB (WHQL)	V 3.10.00	25-03-2020	Inicia sesión
Driver PC/SC RS232	V 2.08.00	25-03-2020	Inicia sesión
