Divisor en caja de plástico industrial para antenas HF a 13,56 MHz de 50 Ohmios » ISC.ANT.PS-B

Divisor en caja de plástico industrial para antenas HF a 13,56 MHz de 50 Ohmios | ISC.ANT.PS-B

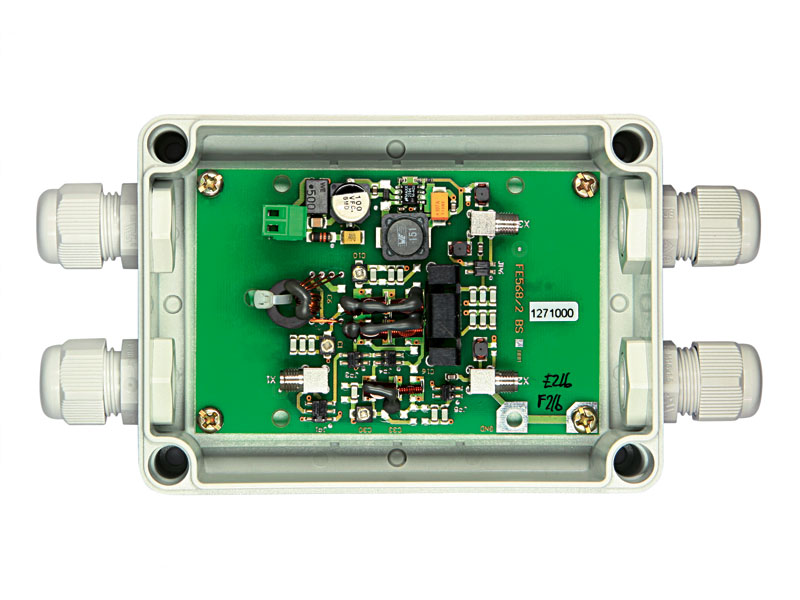

Divisor en caja de plástico industrial para antenas HF a 13,56 MHz de 50 Ohmios con una potencia máxima permitida de hasta 10 Watios (según configuración), para la conexión de 2 antenas a un lector. Este equipo puede actuar como divisor, transformador, modificador de fase y/o alimentación de las antenas dinámicas. Dispone de 1 entrada y 2 salidas RF con conectores SMA.

Destacados

  • Equipos para realizar configuraciones complejas
  • Con caja industrial o módulo para integrar
  • Electrónica para fabricarse antenas a medida

Descripción

Los componentes necesarios para crear conjuntos con más de 1 antena son:

- Módulo electrónico multiplexor para 4 o 8 antenas
- Multiplexor electrónico con caja para 8 antenas
- Módulo divisor de potencia
- Módulo divisor de potencia con caja

Los componentes para fabricarse antenas HF a medida son:

- Módulo electrónico de sintonización manual
- Módulo electrónico de sintonización manual con interruptor de apertura del circuito
- Módulo electrónico de sintonización dinámico

  • Especificaciones técnicas
    Aplicaciones típicas puede actuar como divisor, transformador, modificador de fase y/o alimentación de las antenas, según configuración
    Montaje caja industrial
    Dimensiones (A x L x H) 130 x 94 x 57 mm
    Caja plástico policarbonato
    Protección IP65
    Color blanco claro
    Peso aproximadamente 275 gramos
    Alimentación 12 - 24 V DC (opcional, necesaria según uso y configuración)
    Consumo máximo 4 W
    MTBF --
    Temperatura de trabajo de -25° C hasta 55° C
    Temperatura de almacenamiento de -40° C hasta 85° C
    Humedad 95% sin condensación
    Frecuencia de operación 13,56 MHz
    Potencia de transmisión RF como modificador de fase máximo 5 W, para el resto de aplicaciones máximo 10 W
    Impedancia 50 Ohmios
    SWR máximo 1,2:1
    Inductancia --
    Factor Q --
    Atenuación máximo 0,6 dB
    Conmutación --
    Entradas / Salidas 1 entrada y 2 salidas RF 50 Ohmios
    Interface --
    Conector tipo SMA hembra (50 Ω) para las entradas/salidas RF y regleta para alimentación
    Indicadores --
    Firmware actualizable no
    Herramientas de desarrollo --
    Certificaciones cumple regulaciones y estándares: EN 61000-6-3, EN 61000-6-2, EN 60068-2-6, EN 60068-2-27, UL 1950 (HB sin cable), CE y RoHS
    Garantía 1 año
  • Documentación
    Nombre Fecha Descarga
    Manual de instalación divisor ISC.ANT.PS 19-04-2018
    Nota de aplicación - Túnel RFID HF 09-09-2014
    Nota de aplicación - Estanterías inteligentes RFID HF 09-09-2014
  • Notas técnicas

    1.  Usos y funcionalidades de los divisores de potencia (power splitters). El divisor de potencia tiene más funcionalidades que la de ser un mero divisor. Puede actuar también como alimentador de antena, como phase shifter (cambiador de fase) y como transformador para el aislamiento galvánico.

    Acceder a la nota técnica
