Antena base UHF para la construcción de una puerta de paso. Frecuencia americana. » ISC.ANT.U500/270A-FC

Antena base UHF para la construcción de una puerta de paso. Frecuencia americana. | ISC.ANT.U500/270A-FC

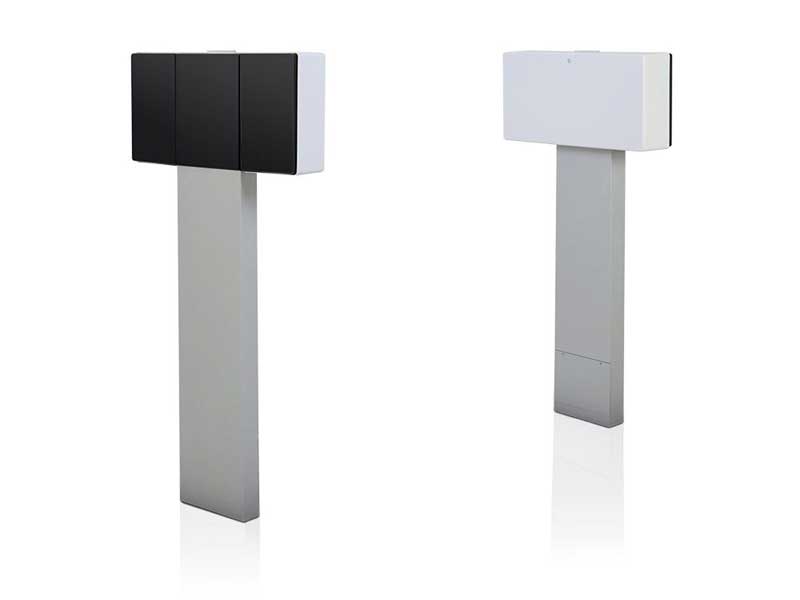

Antena base con soporte para la identificación de personas y/o activos. Junto a otra antena secundaria podemos construir un pasillo de una anchura típica de 1,6 metros. La antena base integra el lector y el contador de personas. Viene con un soporte para su instalación, el diseño es discreto y elegante, ideal para entornos donde se desea que pase desapercibida.

Destacados

  • Pasillo típico de 1,6 metros
  • Algoritmo de software sofisticado
  • Supresión de falsas alarmas
  • Alarmas ópticas y acústicas
  • Contador de personas
  • Diseño moderno y elegante
  • Fácil instalación
  • Frecuencia americana 902 MHz a 928 Mhz

Descripción

La antena base necesita siempre una antena complementaria (ISC.ANT.U500/270B) para así juntas poder conformar un pasillo de identificación UHF. Este pasillo de identificación puede tener una anchura típica recomendada de 1,6 metros. La solución está indicada tanto para la identificación de personas, como de activos. De hecho, las aplicaciones típicas son: identificación de personas y libros, CD's y DVD's en librerías, identificación de personas en casinos o centros de juego, trazabilidad de pacientes y activos en hospitales, trazabilidad de estudiantes en la universidad, etc.

Esta solución tiene un software interno muy sofisticado, diseñado para eliminar las falsas lecturas (debidas a rebotes y otros efectos del entorno sobre el campo electromagnético). El ratio de lecturas 3D de los tags es excelente. También dispone de un contador de personas y alarmas acústiva y visual.

La solución es compatible con distintos diseños de tags: tipo tarjeta, etiqueta, tags especiales. Evidentemente el rendimiento siempre va ligado al tamaño del tag, que deberá ser EPC Class 1 Gen2 y/o ISO18000-6C.

  • Especificaciones técnicas
    Material ABS UV estabilizado y aluminio (el pie de la antena)
    Dimensiones (A x L x H) 506 x 1102 x 103 mm ± 3 mm; 560 x 1160 x 163 mm ± 10 mm (con embalaje)
    Peso aproximadamente 12 kg / 14,5 kg con embalaje
    Protección IP41
    Color negro y blanco (antena), gris (base)
    Montaje 2 puntos de sujeción, se recomiendan anclajes de 10 mm de diámetro
    Alimentación 24 V DC ± 15%
    Consumo max. 32 VA
    Frecuencia de operación UHF americana, de 902 MHz a 928 MHz
    Ganancia 9 dBic (typ.)
    Ancho de banda 3 dB
    Polarización 65º planos E y H
    Potencia de transmisión RF 2 W; 0,8 W antena 1 y 1,1 W antena 2 según EN 302 208 en Europa
    Entradas / Salidas 1 entrada y salida optoacopladas para la sincronización del lector
    Interface USB mini, Ethernet
    Modos de operación BRM (Data Filtering y Data Buffering) y NotificationMode (TCP/IP)
    Transponders soportados EPC Class 1 Gen 2; ISO 18000-6-C (se requiere código de activación)
    Distancia de lectura típicamente 1,6 metros
    Capacidad contador de personas 0...4.294.967.295 (dirección de entrada) y 0...4.294.967.295 (dirección de salida)
    Antena integrada
    Antena externa sí, es imprescindible el uso de una antena adicional (para la construcción de una puerta de paso (un pasillo) es necesario el uso de una antena base y una antena secundaria)
    Conector 2 conectores SMA 50 Ohm para las antenas
    Tipo de cable Cable de antena H155 de baja pérdida, 50 ohm, 2,5 m de longitud aprox.
    Temperatura de trabajo de 0º C a +50º C
    Temperatura de almacenamiento de -25º C a +70º C
    Funciones de alarma automática sin conexión al host; con indicadores ópticos y acústicos; AFI, EAS
    Anticolisión
    Indicadores indicador de luz y acústico integrado en la antena
    Funciones adicionales integradas contador y detector (sentido de paso) de personas, función de trigger automático para evitar falsas alarmas
    Driver driver OBID® para sistemas Windows 32Bit y 64Bit; Windows 2000® SP4, Windows Server 2003®, Windows XP® SP2, Vista®, Windows Server 2008®, Windows 7®, Windows 8® y Windows 10®
    Firmware actualizable
    Herramientas de desarrollo SDK disponible para varios entornos de desarrollo (Windows C++, .NET, Java, Linux, Windows CE y MacOSX)
    Aplicaciones antena base para la construcción de una puerta de paso. Es necesario el uso de al menos una antena base y una secundaria para la construcción de un pasillo de lectura.
    Certificaciones cumple regulaciones y estándares europeos y americanos: EN 300 330, FCC 47 CFR Part 15, RSS-210, EN 301 489, EN 60950-1, EN 50364, CE y RoHS
    Garantía 1 año
  • Documentación
    Nombre Fecha Descarga
    Manual de sistema ISC.ANT500/270A 20-04-2018
    Manual de instalación ISC.ANT500/270A 20-04-2018 Descargar
    Manual del software ISOStart 20-11-2018 Descargar
  • Software / Firmware
    Nombre Versión Fecha Descarga
    ISOStart - Programa de configuración lectores i-scan HF y UHF V 10.05.00 02-08-2019
    Software OBIDFirmwareUpdateTool V 8.02.00 02-08-2019
    FEIGDiscoveryTool para lectores Ethernet V 0.09.00 20-04-2018
