Usos y funcionalidades de los divisores de potencia (power splitters)

14 de Mayo de 2015

El divisor de potencia ISC.ANT.PS-B o ISC.ANT.PSM-B de Feig tiene más funcionalidades que la de ser un mero divisor. Puede actuar también como alimentador de antena, como phase shifter (cambiador de fase) y como transformador para el aislamiento galvánico.

El ISC.ANT.PS-B es un divisor de potencia con aislamiento galvánico entre la entrada y las dos salidas.

La frecuencia operativa es de 13,56 MHz y tanto la entrada como las salidas están calibradas a 50 Ω.

El divisor de potencia ISC.ANT.PS-B fue introducido en el 2006, y une las funcionalidades de los equipos precedentes, ISC.ANT.PS-A (power splitter) e ISC.ANT-T (transformador de antena), a la vez que las integra con otras nuevas funcionalidades, como el cambiador de fase (phase shifter) y la posibilidad de suministrar alimentación para la controladora del sintonizador dinámico de antenas ISC.DAT.

En la placa electrónica del ISC.ANT.PS-B hay una serie de jumpers que permiten configurar el divisor de manera que realice una o varias de las funcionalidades que acabamos de enumerar; las resumimos:

► Divisor de potencia (power splitter)

► Cambiador de fase 90º (phase shifter)

►Transformador para el aislamiento galvanizado del lector y antena

► Alimentador para el sintonizador dinámico ISC.DAT

► Cambiador de fase 180º

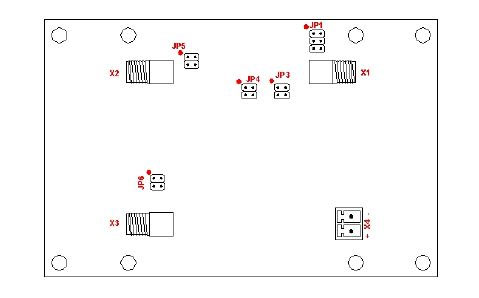

Este es el esquema de la placa electrónica, con los jumpers de configuración:

Esquema 1 del divisor de potencia con jumpers

Así pues, como comentamos, según la configuración del power splitter, éste puede desempeñar diferentes funciones. Aquí podemos ver los esquemas que se facilitan en el manual del dispositivo para poder configurar los jumpers según las funcionalidades que necesitemos:

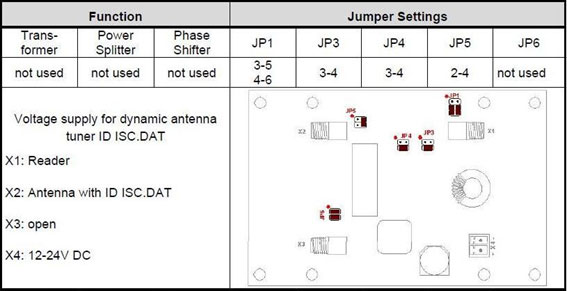

♦ Alimentación para sintonizador dinámico ISC.DAT. El sintonizador dinámico ISC.DAT, para funcionar correctamente, necesita ser alimentado, por lo que si lo conectamos a un ISC.ANT.PS, es necesario que éste le aporte el voltaje necesario:

Alimentación para sintonizador dinámico ISC.DAT

♦ Transformador para el aislamiento galvanizado del lector y la antena. Al conectar dos de los jumpers, se establece un lazo que activa la función de transformador, lo cual también reduce el ruido a frecuencias más bajas:

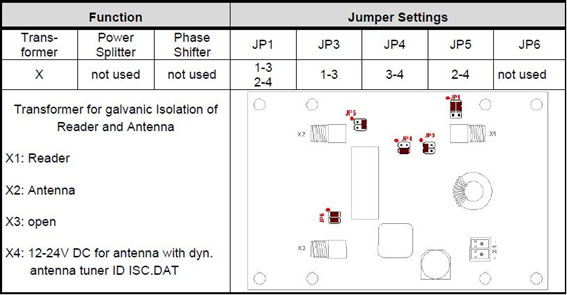

Transformador para el aislamiento galvanizado del lector y la antena

♦ Divisor de potencia. El divisor de potencia nos permite conectar 2 antenas a un único lector. La potencia de salida siempre será algo menor con el power splitter, aunque no llega a ser la mitad. También se asegura que las impedancias a las dos salidas sea de 50 ohmios:

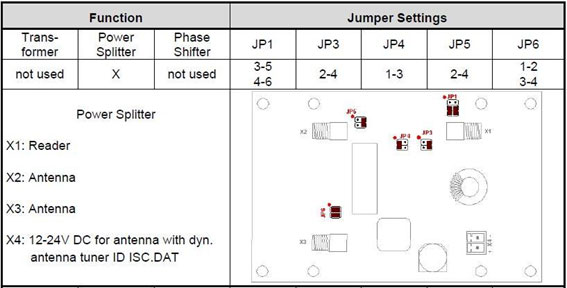

Divisor de potencia

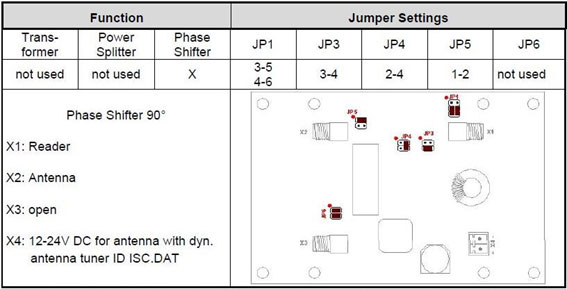

♦ Cambiador de fase 90º. Con esta configuración podemos girar la fase del campo electromagnético 90º de la antena X2:

Cambiador de fase 90º

♦ Divisor de potencia y cambiador de fase 90º. Con esta configuración, podemos conectar dos antenas al mismo lector y, al girar la fase del campo EM, conseguimos crear un “portal” con las dos antenas, ya que así podemos detectar un tag en todas las posiciones posibles con las que puede pasar entre las dos antenas. Si no giramos la fase del campo EM de una de las dos antenas, sólo podremos leer los tags cuando estos pasen en paralelo a las 2 antenas:

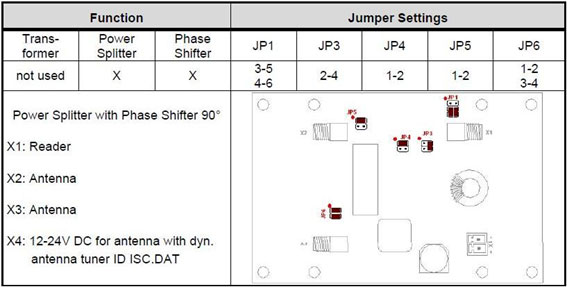

Divisor de potencia y cambiador de fase 90º

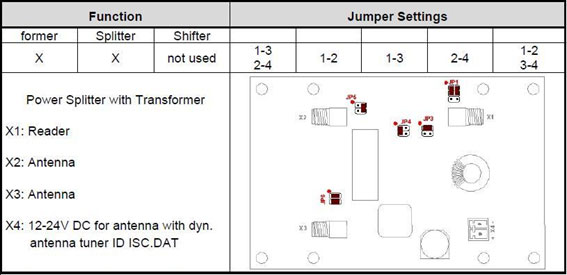

♦ Divisor de potencia y transformador:

Divisor de potencia y transformador

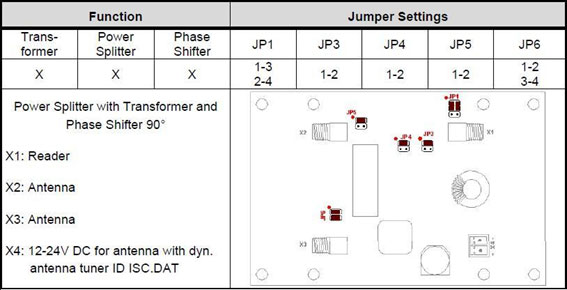

♦ Divisor de potencia, transformador y cambiador de fase 90º:

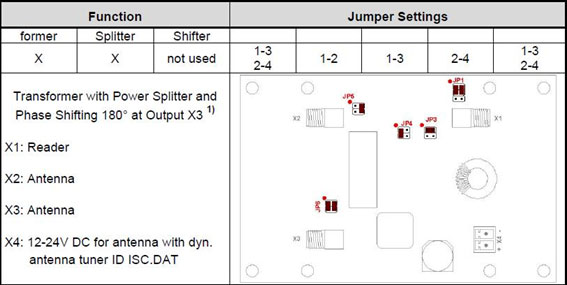

Divisor de potencia, transformador y cambiador de fase 90º

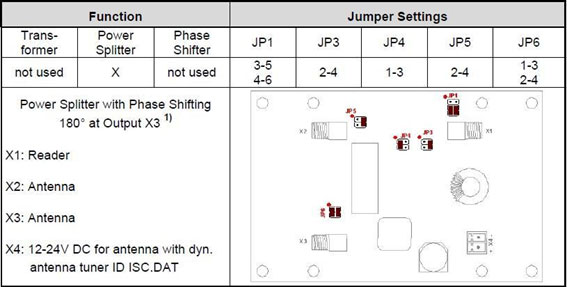

♦ Divisor de potencia con transformación de fase 180º en el output X3:

Divisor de potencia con transformación de fase 180º en el output X3

♦ Transformador con transformación de fase 180º en el output X3:

Transformador con transformación de fase 180º en el output X3

La frecuencia HF requiere siempre mantener unas distancias determinadas entre las antenas y los lectores, de manera que no se modifique la longitud de onda.

El hecho de insertar un divisor de potencia entre el lector y la antena implica una modificación de las longitudes de los cables RG58:

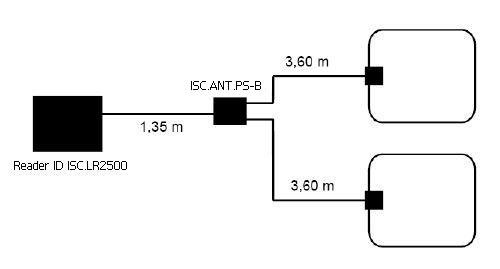

Configuración 1: Lector HF largo alcance + ID ISC.ANT.PS-B + Antena

Configuración lector HF largo alcance + ID ISC.ANT.PS-B + Antena

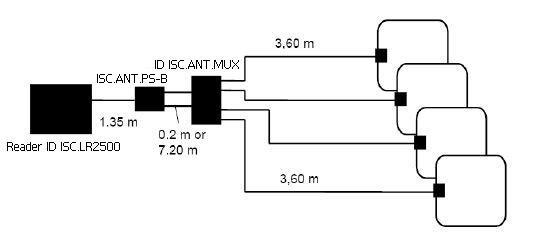

Configuración 2: Lector HF largo alcance + ID ISC.ANT.PS-B + ID ISC.ANT.MUX + Antena

Configuración lector HF largo alcance + ID ISC.ANT.PS-B + ID ISC.ANT.MUX + Antena

Lectores HF que soportan el uso del power splitter:

Lector de largo alcance industrial ISC.LR2500-A

Lector de largo alcance industrial, sin caja, ISC.LRM2500-A

Lector de largo alcance industrial, sin caja y sin SO Linux, ISC.LRM2500-B

Lector de largo alcance industrial ISC.LR1002-E

Lector de largo alcance industrial, sin caja, ISC.LRM1002-E

El divisor de potencia está disponible en una versión con caja, ISC.ANT.PS-B

Y también sin caja (sólo el módulo PCB), ISC.ANT.PSM-B
