Túnel inteligente RFID HF

Condiciones importantes para alcanzar una correcta lectura en las 3 dimensiones:

► La posible distancia del túnel (GD) depende de la configuración (tamaño, calidad,  geometría), el tamaño, distancia y sensibilidad (activación de la fuerza de campo) del transponder y la configuración del lector.

► La distancia máxima entre 2 tags debe de ser como mínimo la longitud o el diámetro de la antena del transponder. Si la distancia entre tags se reduce, la distancia entre antenas (GD) debe de reducirse proporcionalmente. Este efecto es particularmente importante en distancias entre tags inferiores a 2 cm.

► El número máximo de tags (número de serie o datos usuario) depende de la velocidad transversal en que los tags son pasados a través del túnel y su area de captura. El número de tags a capturar puede siempre incrementarse si la distancia entre antenas es reducida o aumentamos la fuerza del campo magnético y su velocidad máxima es ajustada.

► El túnel debe situarse al menos 40 cm separado de cualquier elemento metálico.

► No debe de haber interferencia sobre el lector , el nivel de ruido máximo aceptado es 30 mV

► Cuando se intenten leer transponders bajo ISO15693, el lector debe de ser configurado adecuadamente.

► Si se operan conjuntamente varios túneles a una distancia inferior a los 8 metros, se requiere una sincronización entre los lectores.

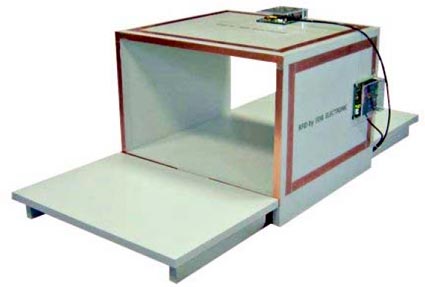

Túnel inteligente para transponders HF



MATERIAL PARA LA CONSTRUCCIÓN DE LA ANTENA (testeados):

Cable coaxial conductor externo apantallado con referencias RG58 o RG213

Tubo de cobre con diámetro desde 6 mm hasta 18 mm

Cinta adhesiva de cobre con un ancho desde 5 mm  hasta 25 mm

Cinta de aluminio con un ancho desde 5 mm  hasta 20 mm

Conexión de la antena a través de abrazadera o soldadura para cable coaxial, tornillos de fijación y puntas soldadas para tubo de cobre, pieza de cable en abrazadera y soldado en cinta adhesiva de cobre o aluminio.



MATERIAL PARA LA CONSTRUCCIÓN DEL TÚNEL (testeados):

Madera plancha aglomerado

Plástico plancha de plástico

(El túnel nunca debe de construirse de metal o que contenga partes metálicas)



COMPONENTES ELECTRÓNICOS:

1 X Lector RFID de largo alcance ISC.LR2500-A

1 X Multiplexor ISC.ANT.MUX

1 X Divisor de potencia ISC.ANT.PS-B

6 X Módulo sintonización ISC.DAT-A, 6 unidades

6 X Cable para las antenas (1,35 m) ISC.ANT.C-A

2 X Cable para las antenas (0,18 m) ISC.ANT.SC-A, 2 unidades

1 X Fuente de alimentación 24.0V ISC.NET24V-B-3000, 1 unidad



Para la calibración del lector se necesita:

Software ISOStart Versión 7.03 o superior

Para la sintonización de las antenas:

Software DATunningTool Versión 1.00 o superior

Esquema de conexiones:

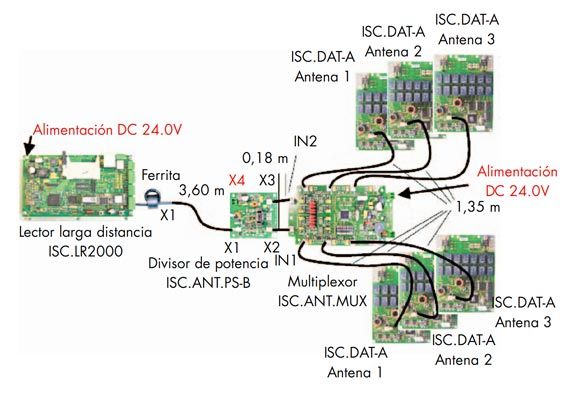

Esquemas de conexiones para el túnel RFID

Test de correcto funcionamiento:

Test nº 1 para calibración de los 3 ejes espaciales x,y,z

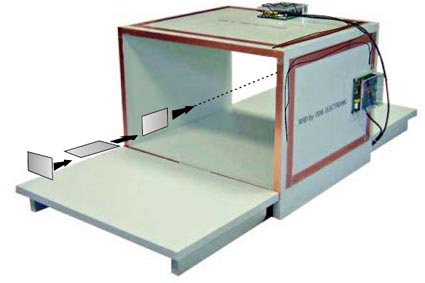

Test para comprobación ejes espaciales para la correcta lectura etiqueta rfid

Test nº 2 para la lectura de hasta 150 items en 1 caja

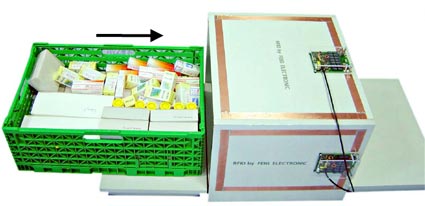

Test de lectura de 150 items con etiqueta rfid en túnel de lectura
