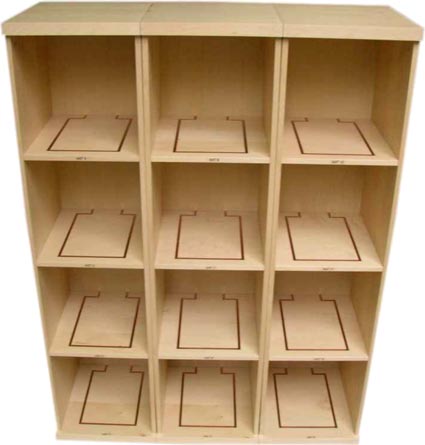

Estantería inteligente RFID HF

Estantería inteligente para la lectura de transponders en la frecuencia de 13,56 MHz (HF) dedicado a la identificación automática de objetos en tiendas comerciales o almacenes para el control de stock en tiempo real.

Condiciones importantes para alcanzar una correcta lectura en 8 o más estantes y en 1 orientación espacial:

► La distancia entre tags debe de ser como mínimo la longitud lateral de la antena del transponder o su diámetro. Es sobretodo fundamental que si la distancia entre tags es inferior a 2 cm se incremente la potencia de la antena apropiadamente.

► Los transponders no deben fijarse sobre ningún elemento metálico.

► La antena de cada estantería no debe de encontrarse más cerca de 40 cm de un elemento metálico.

► El nivel de ruido del entorno por culpa de otros elementos electrónicos no debe de sobrepasar los 30 mV

► La potencia ideal para la estantería inteligente se tiene que situar en los 2 W, si se ajusta a más de 10 W se puede dañar la lectora.

► Si se tiene que instalar una o más estanterías inteligentes a una distancia entre ellas inferior a los 8 metros, se deben de sincronizar los lectores.

► Se recomienda que para la construcción de la estantería inteligente se utilice un material no conductivo, como por ejemplo: cristal, madera o plástico.

► Para evitar la lectura de un transponder que se encuentra en una estantería de al lado se recomienda que se apantallen las estanterías vecinas.

Estantería inteligente RFID ISO15693



MATERIAL PARA LA CONSTRUCCIÓN DE LA ANTENA (testeados):

Cable coaxial: conductor externo apantallado con referencias RG58 o RG213

Cinta adhesiva de cobre: con un ancho desde 8 mm  hasta 25 mm

Conexión de la antena: a través de abrazadera o soldadura para cable coaxial, tornillos de fijación y puntas soldadas para tubo de cobre, pieza de cable en abrazadera y soldado en cinta adhesiva de cobre o aluminio.



MATERIAL PARA LA CONSTRUCCIÓN DE LA ESTANTERÍA (testeados):

Madera: plancha aglomerado

Plástico: plancha de plástico

Cristal: transparente o coloreados

Capa protección de antena: lámina plástica adhesiva, plancha madera, cristal o plástico

Torretas: para fijar los módulos de sintonización a la estantería

Apantallamiento: se puede utilizar 4 láminas de aluminio o plancha de metal con un grosor entre 0,5 a 2 mm

(La estantería nunca debe de construirse de metal o que contenga partes metálicas)



COMPONENTES ELECTRÓNICOS:

1 X Lector RFID de largo alcance modelo, ISC.LR2500-A o ISC.LR1002-E

2 X Multiplexor, ISC.ANT.MUX

12 X Módulo sintonización, ISC.DAT-A

1 X Cable para las antenas (1,35 m), ISC.ANT.C-B

13 X Cable para las antenas (3,60 m), ISC.ANT.C-A

1 X Cable para las antenas (7,20 m), ISC.ANT.EC

1 X Fuente de alimentación, 24.0V, ISC.NET24V-B-3000

Para la calibración del lector se necesita:

Software ISOStart Versión 7.03 o superior

Para la sintonización de las antenas:

Software DATunningTool Versión 1.00 o superior

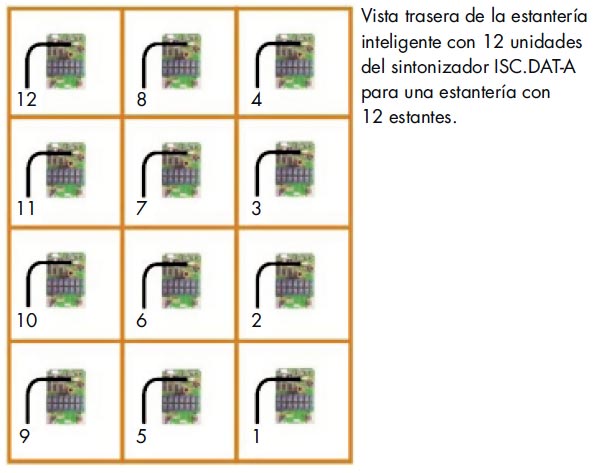

Esquema disposición trasera de la estantería inteligente

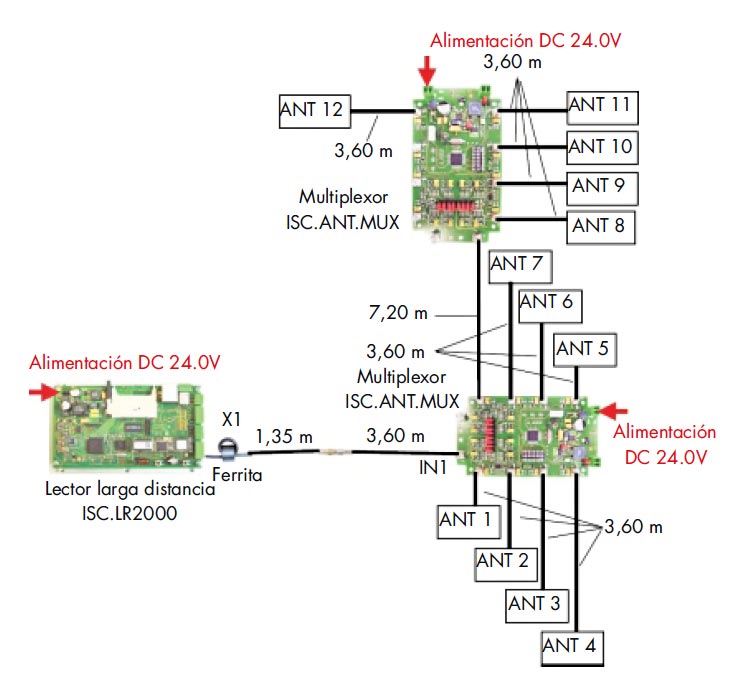

Esquema montaje de equipos electrónicos para fabricar una estantería inteligente
